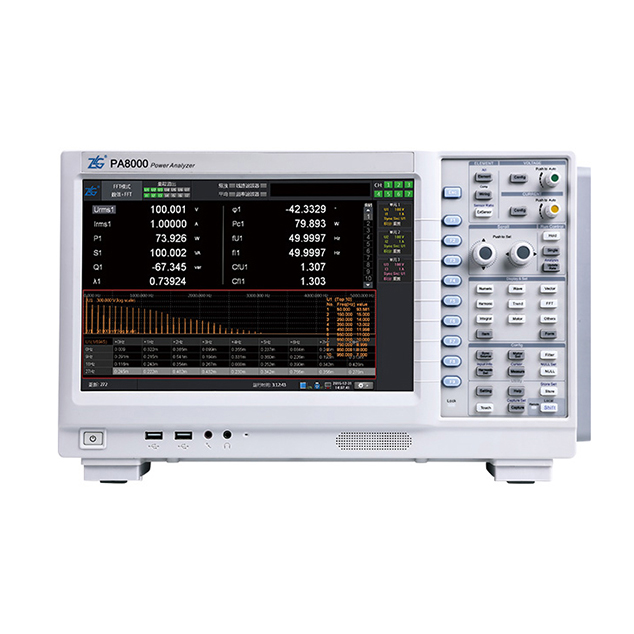

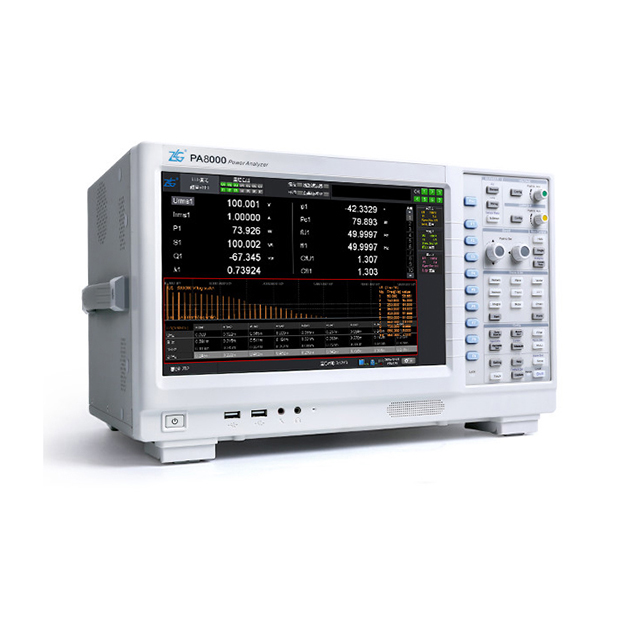

PA8000功率分析儀

立即詢價

加入詢價車

產品價格：$

☉ 產品特色

迄今為止我們最滿意的認證級功率分析儀

檢測認證實驗室分析終極利器

0.01% 認證級功率測量精度

PA8000是一款認證級功率分析儀，功率精度高達0.01%、頻寬高達5MHz，是逆變器、變頻器與電源產品能效測量的基準，也是標準實驗室認證檢測的依據。

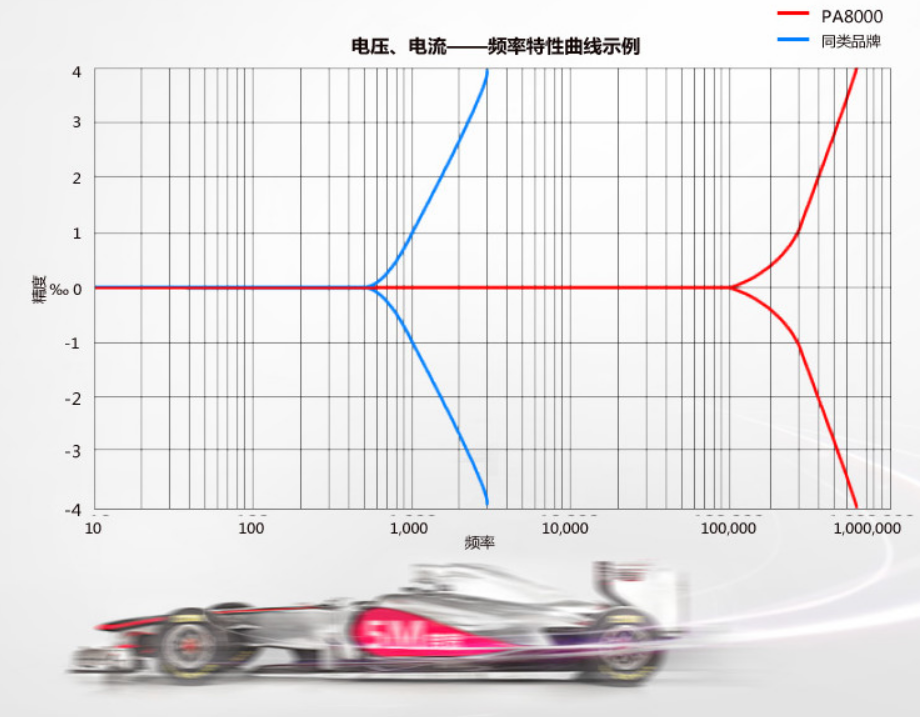

5MHz 頻寬，平穩的頻率特性與穩定性

PA8000是行業內唯一一款具有0.01%精度，電流與電壓頻率頻寬高達5MHz的功率分析儀，完全滿足未來以SiC為代表的高速開關設備的功率測量。

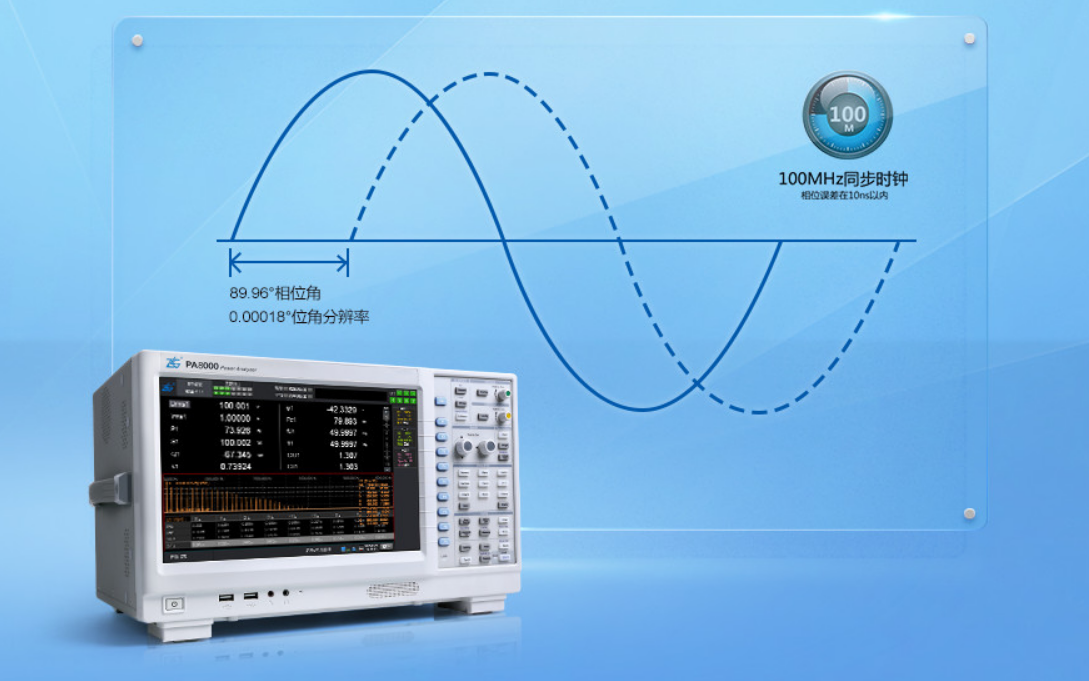

低功率因數下的相位測量精度

PA8000功率分析儀頻寬為DC/0.1Hz‐5MHz，由於採用了PLL源倍頻技術，可實現速度更快、動態範圍更廣的諧波測量，在諧波模式下可實現對電壓、電流基波、功率、相位、諧波成分和總諧波失真因數（THD）的準確測試。

1ms 高速數據更新率

PA8000是世界上唯一可以設置1ms高速數據更新率的功率分析儀。我們在PA8000的功能中加入了1ms-5ms的高速數據採集模式，1ms的數據更新率可以精確的捕捉快速變化的瞬時信號，可以完美展現出波形細節。比如在電機行業中，PA8000則可以完全測量出電機的啟動波形，可以為用戶提供評估電機的重要依據。

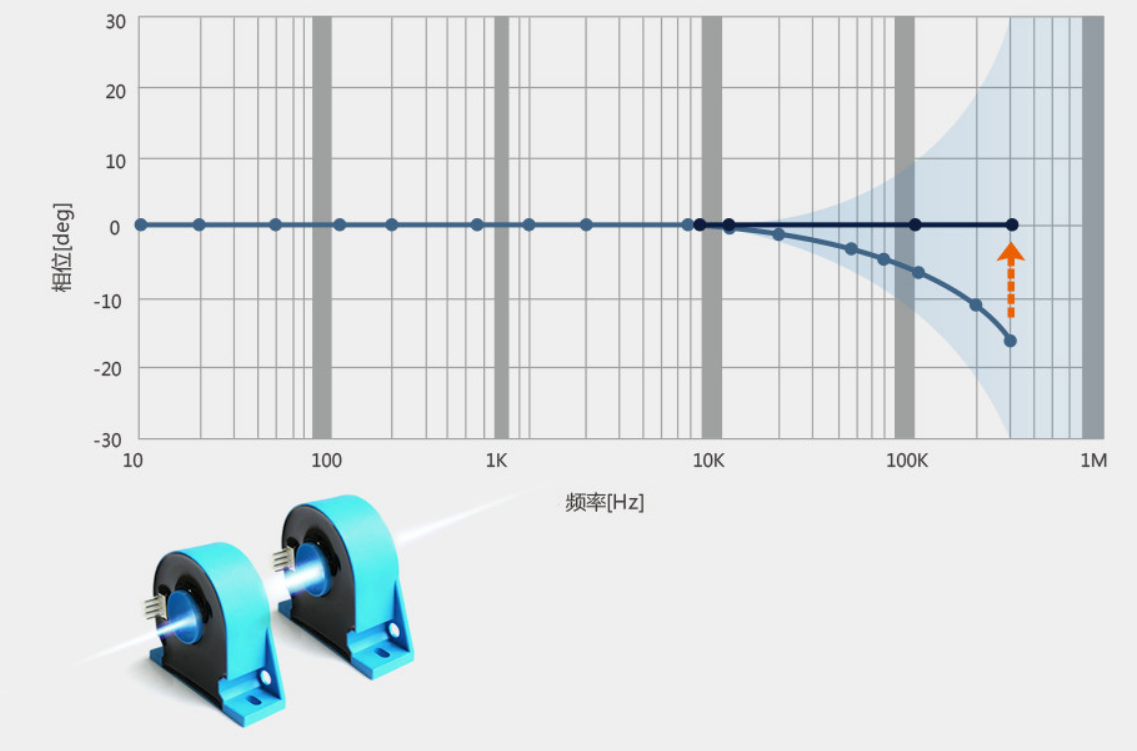

電流傳感器相位補償功能

在使用電流傳感器作為輸入時，由於傳感器本身存在的延時，會增加電壓電流的相位誤差，PA8000的相位補償功能則可以修正傳感器帶來的相位誤差，能夠提升高頻及低功率因數下的功率測量精度，從而保證整體系統功率測量精度。

創新功能

PA8000提供了手寫註釋功能，現場註釋隨心所欲。

PA8000增加了人性化的圖形配置界面，測試設置一次完成。

用戶也可以在儀器中自定義顯示圖形，測試項與數值一一對應，一目了然。

12.1英寸的高清顯示屏加上觸摸控制可以提供優質的操作體驗。

☉ 產品規格

輸入參數：

輸入參數	參數描述
測量量程	電壓	1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V
	電流	直接輸入（峰值因數為3）	5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
		傳感器輸入（峰值因數為3）	50mV、100mV、200mV、500mV、1V、2V、5V、10V
連續最大允許輸入值	電壓	峰值2000V 或RMS 值1300V，取兩者較小值
	電流	直接輸入	5A：峰值15A 或RMS 值6.5A，取兩者較小值
		傳感器輸入	峰值不得超過量程的4 倍，有效值不得超過量程的2倍
瞬時最大允許輸入值（≤ 1s）	電壓	峰值3000V 或RMS 值1500V，取兩者較小值
	電流	直接輸入	5A：峰值22.5A 或RMS 值10A，取兩者較小值
		傳感器輸入	峰值不得超過量程的5 倍，有效值不得超過量程的3倍

輸入參數	PA8000
輸入頻寬	DC，0.1Hz~5MHz
採樣率	2MS/s
最大連續共模電壓	1000Vrms

精度：

輸入信號頻率範圍	電壓/ 電流	功率
輸入信號頻率範圍	PA8000
DC	電流：0.05+0.05 電壓/傳感器：0.05+0.05	電流：0.05+0.10 電壓/傳感器：0.05+0.10
0.1Hz ≤ f ＜ 30Hz	0.03+0.05	0.08+0.10
30Hz ≤ f ＜ 45Hz	0.03+0.03	0.05+0.05
45Hz ≤ f ＜ 66Hz	0.01+0.02	0.01+0.03
66Hz ≤ f ＜ 1KHz	0.03+0.03	0.05+0.05
1KHz ≤ f ＜ 10KHz	0.10+0.05	0.15+0.10
10KHz ≤ f ＜ 50KHz	0.20+0.10	0.30+0.20
50KHz ≤ f ＜ 100KHz	0.50 + 0.30	0.70 + 0.50
100KHz ≤ f ＜ 500KHz	(0.004f+0.8) + 0.5	(0.02f-0.3) + 1.0
500KHz ≤ f ≤ 1MHz	(0.01f-2.2) + 1.0	(0.042f-12) +2.0

功率分析儀的測量精度是在以下條件給出：
溫度：23±1℃；濕度：30~70%RH；輸入信號：正弦波；共模電壓：0V；預熱後, 線路濾波器： OFF。λ(功率因數)： 1。峰值因數：3。預熱30分鐘後，f是頻率。數據更新率：500ms。

顯示：

顯示參數	PA8000
顯示器	12.1 寸彩色液晶
分辨率	1280×800 像素
觸摸屏	支援觸摸屏操作
顯示更新	與數據更新率相同

儲存：

內部固態硬盤容量	60G 存儲空間，支援長時間存儲：大於1 萬小時( 常規 )
USB 存儲接口	支援USB 存儲接口

測試功能/ 測試條件：

數據更新率	從1ms、10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s 中選擇
顯示更新率	與數據更新率相同
響應時間	與數據更新率相同

諧波測量（PLL同步源法）：

		度的窗口寬度
PLL源的基波頻率	採樣率（S/s）	相對FFT數據長	最大諧波分析次數	採樣點數
		（基波頻率）
0.5~1Hz	f×8192	1	500	8192
1~5Hz	f×4096	2	500	8192
5~10Hz	f×2048	4	500	8192
10~640Hz	f×1024	8	500	8192
640~1.28kHz	f×512	16	255	8192
1.28kHz~2.56kHz	f×256	32	100	8192
2.56kHz~5kHz	f×128	64	50	8192

電機功能-模擬量輸入參數:

輸入方式	安全BNC、浮地、隔離、TORQUE 與SPEED 的A、B、Z 間的電氣隔離
輸入阻抗	1MΩ±100kΩ
量程	1V、2V、5V、10V、20V
截止頻率（可配置）	100Hz，10kHz，50kHz，OFF
有效測量範圍	±110%
最大允許電壓	±22V
最大共模電壓	±42Vpeak
位數	16bit
採樣速率	200kHz
同步源	U1~U6/I1~I6/EXT
精度	±(0.05% 讀數+ 0.05% 量程)
溫漂	±0.03% 量程/℃

電機功能-脈衝頻率輸入參數

輸入方式	安全BNC、浮地、隔離、TORQUE 與SPEED 的A、B、Z 間的電氣隔離
輸入阻抗	1MΩ±100kΩ
頻率範圍	1Hz~1MHz
輸入振幅範圍	±22Vpeak
最大共模電壓	±42Vpeak
有效振幅	1V
最小高脈寬	2.5µS以上
精度	±(0.05% 讀數+ 1mHz)

FFT 運算功能：

PA8000
採樣率/ 記錄長度	1k 點	5k 點	10k 點	50k 點	100k 點	200k 點	400k 點	500k 點
2MS/s	0.5ms	2.5ms	5ms	25ms	50ms	100ms	200ms	250ms
1MS/s	1ms	5ms	10ms	50ms	100ms	200ms	400ms	500ms
500kS/s	2ms	10ms	20ms	100ms	200ms	400ms	800ms	1s
250kS/s	4ms	20ms	40ms	200ms	400ms	800ms	1.6s	2s
100kS/s	10ms	50ms	100ms	500ms	1s	2s	4s	5s
50kS/s	20ms	100ms	200ms	1s	2s	4s	8s	10s

波形採樣數據保存功能：

存儲項	電壓波形、電流波形、運算波形、FFT 運算數據、轉速、扭矩的模擬量、諧波數據、自定義函數
儲存模式	常規、實時、積分同步、條件觸發
數據類型	數值、波形、數值+ 波形
文件類型	CSV 格式、PAD 格式
存儲	內部電子盤、U 盤

積分功能：

模式	可選擇手動、標準、連續、實時標準、實時循環模式
WP± 模式	充電/ 放電、買電/ 賣電
計時器	設置定時器，能夠自動停止積分。0000h00m00s~10000h00m00s
計數停止	積分時間達到最大積分時間(10000 小時)，或積分值達到最大/ 最小顯示積分值(±999999M)，保持積分時間和積分值並且停止積分
精度	±( 功率或電流精度+ 時間精度 )
時間精度	± 讀數的0.02%
