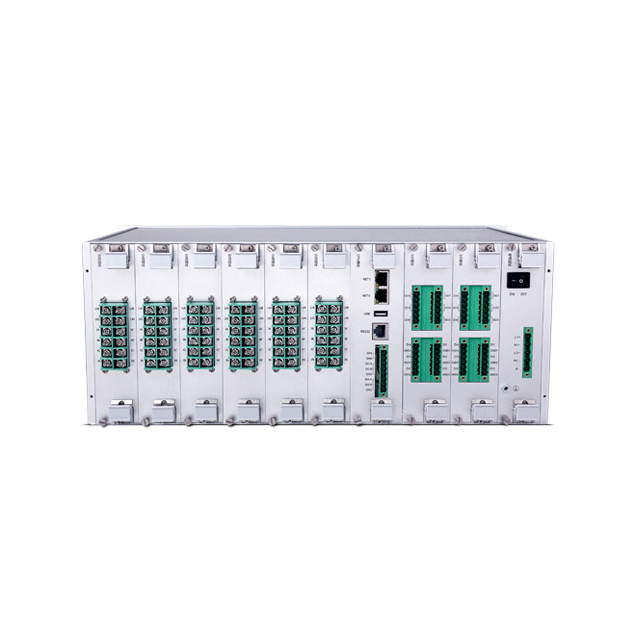

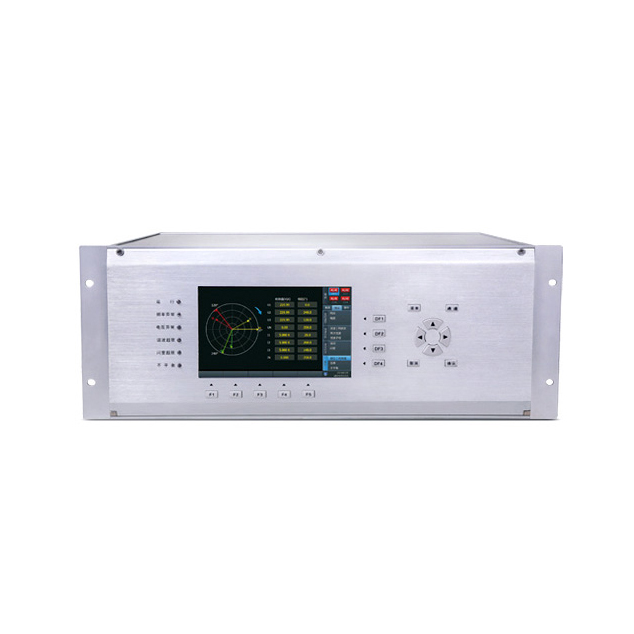

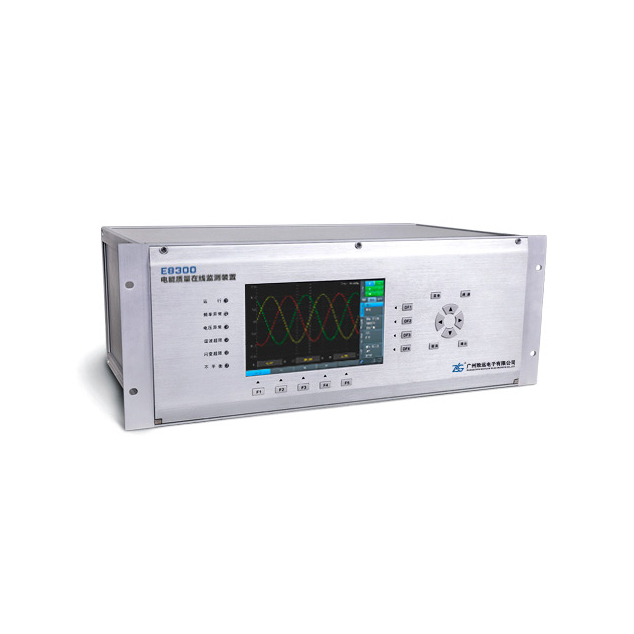

加入詢價車E8300在線式多迴路電能質量在線監測裝置通過了開普實驗室型式試驗認證和IEC61850 規約一致性實驗認證，精度完全符合IEC61000-4-30A 級標準。目前已通過廣東、廣西、雲南、浙江等地電科院的入網檢測，廣泛應用於全國各地各級變電站、高耗能企業對現場電能質量的監測與分析。
標準支援
IEC61000-4-30 A級標準 / IEC61000-4-7諧波測量 / EC61000-4-15閃變測量 / 行業領先測量精度0.1%
常用功能
|
原始波形顯示與測量 監測被測信號50 次諧波分量，包括1~50 各次諧波畸變率、 總諧波畸變率、諧波相角、間諧波，滿足國標GB/T 14549 和IEC 61000-4-7 對公用電網諧波的測試要求。 |
閃變分析 公共供電點電壓因衝擊性功率負荷（如煉鋼電弧爐，電弧焊機等）引起的電壓快速變化而導致的閃變效應，容易使人眼疲勞、不舒服，甚至情緒煩躁。E8000系列電能質量在線監測裝置具有電壓閃變監測功能，符合GB/T 12326-2008標準。 |
|
電壓波動與故障錄波 E8000電能質量在線監測裝置能捕捉所有電壓電流通道的波形，分析干擾源。諧波分量超標、畸變率超標、電壓有效值超標、短路故障等均可啟動電壓波形與故障錄波記錄，從而捕捉電壓波形細微的變化。 |
分量測量及電壓不平衡度分析 E8000電能質量在線監測裝置可測量電壓電流的不平衡度及零序、正序、負序的幅值和相位，顯示電壓電流的相位圖。 |
|
電力系統頻率波動監測及記錄 E8000電能質量在線監測裝置頻率測量精度為0.001Hz，頻率範圍從42.5Hz 連續到57.5Hz，在線監測電力系統頻率，頻率越限可及時報警及記錄。 |
電能質量超標計量 E8000電能質量在線監測裝置可以連續不間斷監視電能質量是否符合相關標準，透過軟體可設置不同的超標條件， 啟動超標電能參數統計並記錄對應超標量，時間分辨率達1ms。 |
支援標準化數據格式
測量精度高
E8000測量精度達到IEC61000-4-30A 級標準，完全符合國家標準要求
- GB/T 15945-2008 電能質量電力系統頻率偏差
- GB/T 12326-2008 電能質量電壓波動和閃變
- GB/T 14549-93 電能質量公用電網諧波
- GB/T 15543-2008 電能質量三相電壓不平衡
行業標準
完全符合《光伏發電站接入電力系統技術規定》（GB/T19964-2012）
完全符合《光伏發電站電能質量檢測技術規程》（NB/T32006-2013）
嚴格符合《風力發電機組電能質量測量和評估方法》（GB/T20320-2013）
EMC性能
致遠電子擁有國際上先進的電磁兼容測試系統，設備來自EMTEST、HAEFELY、Agilent、Schaffner 等品牌，在國內同行中處於領先地位， 確保產品在EMC 性能上可以通過GB 相關等級測試。
GB/T 17626.2-2006靜電放電抗擾度
GB/T 17626.3-2006射頻電磁場輻射抗擾度- GGB/T 17626.4-2008電快速瞬變脈衝群抗擾度
- GB/T 17626.5-2008 浪湧（衝擊）抗擾度
- GB/T 17626.8-2006工頻磁場抗擾度
- GB/T 17626.9-1998脈衝磁場抗擾度
- GB/T 17626.12-1998 振蕩波抗擾度
基本參數：
|
輸入參數
| 輸入參數 | 輸入通道數 | 16通道電壓、16通道電流 |
| 電壓測量量程 | 標稱值57.74V、100V、230V，最大可測460V | |
| 電流測量量程 | 標稱值5A，最大值10A | |
| 測量線路基本頻率 | 50Hz | |
| 測量線路 | 三相三線/ 三相四線 | |
| 測量項目 | 電壓 | 有效值、平均值、正峰值、負峰值、半波有效值、峰值因數 |
| 頻率 | 頻率 | |
| 電流 | 有效值、平均值、正峰值、負峰值、半波有效值、峰值因數 | |
| 功率和電能 | 有功功率、無功功率、視在功率、功率因數、位移功率因數、電能能耗 | |
| 電壓諧波 | 總諧波畸變率、諧波直流分量、1~50次諧波、16 組間諧波、1~35次高次諧波、1~50次諧波子組 | |
| 電流諧波 | 總諧波畸變率、諧波直流分量、1~50次諧波、0-49次間諧波、1~35次高次諧波、1~50次諧波子組、電流K係數 | |
| 諧波功率 | 總諧波畸變率、諧波直流分量、1~50次諧波 | |
| 波動和閃變 | 短閃變、長閃變、波動、波動最大值 | |
| 不平衡 | 正序電壓、正序電流、負序電壓、負序電流、零序電壓、零序電流、不平衡度 | |
| 異常事件記錄 | 電壓暫升、電壓暫降、電壓短時中斷、衝擊電流、電壓電流總畸變率越限、奇偶次諧波含有率越限、電壓電流不平衡越限、頻率越限、短閃變越限、長閃變越限、長期電壓中斷、電壓上下偏差 | |
| 頻率 | 測量方式 | 由10個週期（50Hz時）運算 |
| 顯示方式 | 顯示A通道電壓的頻率值 | |
| 測量量程/分辨率 | 50.000Hz/0.001Hz | |
| 測量帶寬 | 42.5~57.5Hz | |
| 測量精度 | ±0.002Hz | |
| 電壓、電流半波有效值 | 測量方式 | 每兩個週期運算一次，每週期取1/2週波組成1個波形運算 |
| 測量量程/分辨率 | 電壓：120V/0.01V，230V/0.01V，400V/0.01V，1000V/0.01V | |
| 電流：根據使用的電流鉗而不同 | ||
| 測量精度 | 標稱值的0.2% | |
| 電壓有效值 | 測量方式 | 由10個週期的方均根值計算 |
| 顯示方式 | 每通道的電壓有效值 | |
| 測量量程/分辨率 | 460V/0.01V | |
| 測量精度 | 標稱電壓的0.1% | |
| 電流有效值 | 測量方式 | 由10個週期的方均根值計算 |
| 顯示方式 | 每通道的電流有效值 | |
| 測量量程/分辨率 | 電流量程：10A，測量精度：標稱電流的0.1% | |
| 測量精度 | 讀數的0.1%+電流鉗精度 | |
| 諧波電壓、諧波電流、諧波功率 | 測量方式 | 符合IEC61000-4-7，分析時間窗為10個週期 |
| 窗口點數 | 5120點 | |
| 顯示方式 | 表格圖、趨勢圖、柱狀圖 | |
| 測量次數 | 1~50次 | |
| 測量精度 | 電壓諧波大於1%標稱值時：誤差小於1%讀數 | |
| 電壓諧波小於1%標稱值時：誤差小於0.05%的標稱電壓值 | ||
| 電流諧波大於3%標稱值時：誤差小於1%讀數 | ||
| 電流諧波小於3%標稱值時：誤差小於0.05%的電流量程 | ||
| 間諧波電壓、間諧波電流 | 測量方式 | 符合IEC 61000-4-7，分析時間窗為10個週期 |
| 窗口點數 | 5120點 | |
| 顯示方式 | 表格圖、趨勢圖、柱狀圖 | |
| 測量次數 | 1~16組 | |
| 測量精度 | 電壓諧波大於1%標稱值時：誤差小於1%讀數 | |
| 電壓諧波小於1%標稱值時：誤差小於0.05%的標稱電壓值 | ||
| 電流諧波大於3%標稱值時：誤差小於1%的讀數 | ||
| 電流諧波小於3%標稱值時：誤差小於0.05%的電流量程 | ||
| 諧波電壓子組、諧波電流子組 | 測量方式 | 符合IEC 61000-4-7，分析窗口幅度10個週期 |
| 窗口點數 | 5120點 | |
| 顯示方式 | 表格圖、趨勢圖、柱狀圖 | |
| 測量次數 | 1~50次 | |
| 測量精度 | 電壓諧波大於1%標稱值時：誤差小於1%的讀數 | |
| 電壓諧波小於1%標稱值時：誤差小於0.05%的標稱電壓值 | ||
| 電流諧波大於3%標稱值時：誤差小於1%的讀數 | ||
| 電流諧波小於3%標稱值時：誤差小於0.05%的電流量程 | ||
| 高次諧波電壓、高次諧波電流 | 測量方式 | 符合IEC 61000-4-7，分析時間窗為10個週期 |
| 窗口點數 | 5120點 | |
| 顯示方式 | 表格圖、趨勢圖、柱狀圖 | |
| 測量次數 | 1~35組 | |
| 測量精度 | 電壓諧波大於1%標稱值時：誤差小於1%的讀數 | |
| 電壓諧波小於1%標稱值時：誤差小於0.05%的標稱電壓值 | ||
| 電流諧波大於3%標稱值時：誤差小於1%的讀數 | ||
| 電流諧波小於3%標稱值時：誤差小於0.05%的標稱電壓值 | ||
| 有功功率、無功功率、視在功率 | 測量方式 | 有功功率：每10個週波的平均功率 |
| 視在功率：由電壓電流的有效值來運算 | ||
| 無功功率：由視在功率、有功功率來計算 | ||
| 顯示方式 | 表格圖、趨勢圖 | |
| 測量量程/分辨率 | 根據電壓電流量程來確定 | |
| 測量精度 | ±0.5%讀數 | |
| 功率因數 | 測量方式 | 有功功率與視在功率之比 |
| 顯示方式 | 實時數據顯示 | |
| 測量量程/分辨率 | -1.000~1.000/0.001 | |
| 測量精度 | ±0.5%讀數 | |
| 電壓不平衡度、電流不平衡度（負序、零序） | 測量方式 | 三相三線製或三相四線製時，使用三相的基波成分來計算 |
| 顯示方式 | 表格圖、趨勢圖、矢量圖 | |
| 測量精度 | 電壓不平衡度：±0.2%； | |
| 電流不平衡度：±0.5% | ||
| 電壓波動 | 測量方式 | 半波方均值來計算 |
| 顯示方式 | 表格圖、趨勢圖 | |
| 測量精度 | ±1% | |
| IEC閃變 | 測量項目 | 短閃變（Pst）、長閃變（Plt） |
| 測量方式 | 根據IEC61000-4-15標準計算， Pst（10分鐘），Plt（2小時） | |
| 顯示方式 | 表格圖、趨勢圖 | |
| 測量量程 | 0~20 | |
| 測量精度 | ±5% | |
| 衝擊電流 | 測量方式 | 電流半波有效值超過設定值且持續時間為10ms~1min |
| 顯示方式 | 衝擊電流波形、衝擊電流最大值 | |
| 測量精度 | 0.10% | |
| 電壓暫升、電壓暫降、短時中斷 | 測量方式 | 暫升：電壓半波有效值超過設定值且持續時間為10ms~1min時，判定為暫升 |
| 暫降：電壓半波有效值超過設定值且持續時間為10ms~1min時，判定為暫降 | ||
| 短時中斷：電壓半波有效值超過設定值且持續時間為10ms~1min時，判定為短時中斷 | ||
| 顯示方式 | 暫升、暫降、短時中斷的波形持續時間、幅度等 | |
| 測量精度 | 0.10% | |
| 共模抑制 | CMRR | >60dB |
| 電磁兼容性 | 標準 | 等級4：GB/T 17626.2-2006靜電放電抗擾度 |
| 等級3：GB/T 17626.3-2006射頻電磁場輻射抗擾度 | ||
| 等級3：GB/T 17626.4-2006電快速瞬變脈衝群抗擾度 | ||
| 等級3：GB/T 17626.5-2008浪湧（衝擊）抗擾度 | ||
| 等級3：GB/T 17626.8 -2006工頻磁場抗擾度 | ||
| 等級3：GB/T 17626.9 -1998脈衝磁場抗擾度 | ||
| 等級3：GB/T 17626.12 -1998振蕩波抗擾度 | ||
| 標準 | 測量方法 | IEC 61000-4-30 |
| 測量性能 | IEC 61000-4-30 A級 | |
| 閃變 | IEC 61000-4-15 | |
| 諧波 | IEC 61000-4-7 | |
| 串擾 | 電壓輸入端之間 | 標稱頻率下為-60dB |
| 存儲環境 | 標稱頻率下為-95dB | |
| 環境可靠性 | 標準 | GB/T 2423.1-2008 低溫 |
| GB/T 2423.2-2008 高溫 | ||
| GB/T 2423.4-2008 交變濕熱 | ||
| GB/T 2423.5-1995 衝擊 | ||
| GB/T 2423.10-2008 振動 | ||
| GB/T 2423.22-2002 溫度變化 |
