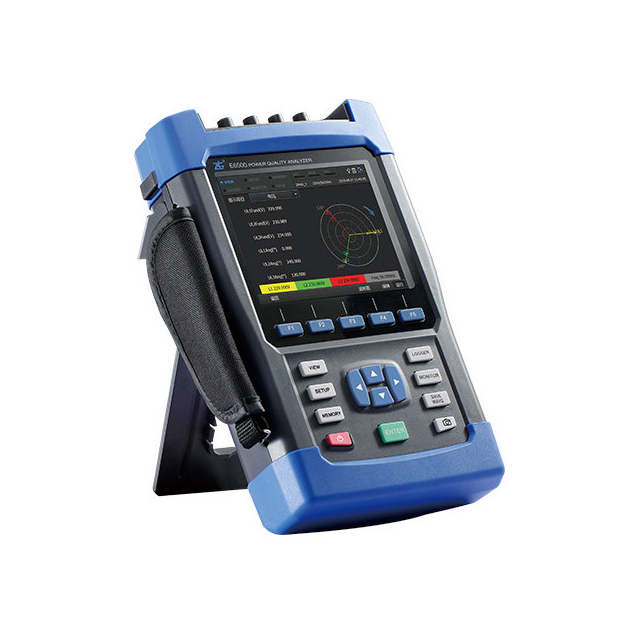

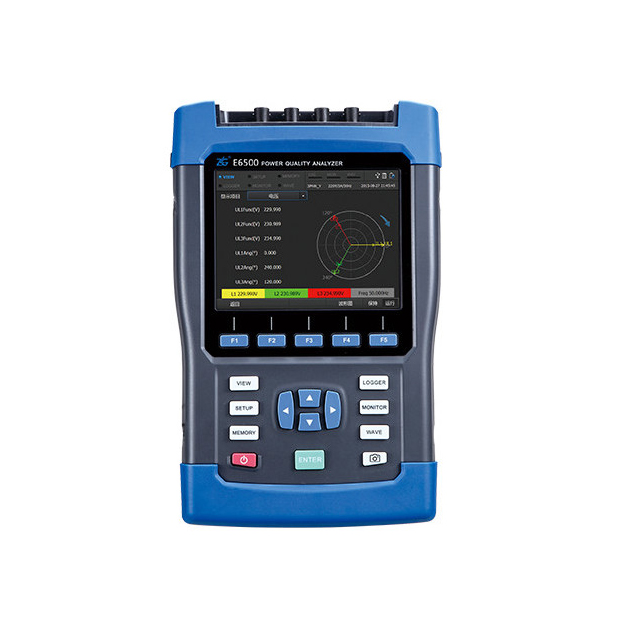

加入詢價車E6500電能質量分析儀
E6500電能質量分析儀，支援50Hz/60Hz電網工頻系統測量，它可記錄分析現場的諧波、電壓、電流、頻率、波動、閃變、功率和三相不平衡等所有電能質量參數，具備高級電能質量測量功能，同時提供了專業的上位機分析軟件進行二次分析，為用戶提供最準確的電力故障診斷分析。
標準支援：
IEC61000-4-30 A級標準 / IEC61000-4-7諧波測量 / EC61000-4-15閃變測量 / 行業領先測量精度0.1%
錄波分析
獨創錄波分析功能，支援10s-10min定時/手動/後台錄波功能，可以自定義128點/256點/512點/週期無間隙記錄原始波形，PC專業上位機分析軟件二次分析波形。
參數統計
記錄器是E6500的重要功能，能對電網所有的電能參數進行記錄、監視、數據分析、事件捕捉和波形獲取。支援10/12週期記錄，最小記錄間隔為0.2s，3s統計間隔下記錄時間長達168h，輕鬆應對暫態事件和穩態事件。記錄的數據可供上位機軟件分析，並可以生成自定義或國標報表。
瞬態監測
專業採樣芯片，200kHz高速定頻採樣，可捕獲最短5μs波形瞬間脈衝，同時支援瞬態事件無損錄波功能，讓用戶發現難以察覺和間歇性的問題。
逆變器測量
可以對交流/直流、單向/三相逆變器進行電能參數分析，檢測逆變器功率和工作效率。
能效損耗評估
全面深入對功率分解，詳細統計各類型參數引起的損耗功率，並支援諧波污染和不平衡污染評估功能。同時通過貨幣的形式直觀展示能量損耗導致的經濟損失。
圖形化分析
自動化趨勢分析，表格圖，矢量圖，柱狀圖，餅狀圖展現清晰數據結果。獨創的設置引導、接線驗證功能，讓用戶更加輕鬆，更快捷使用與操作。
IP53級別結構
機身採用特殊材料和生產工藝，具備1.5m防摔保護能力，防護等級高達IP53，防水防塵防摔。
多區域標準
50Hz/60Hz電網工頻系統測量，中英語言設置，自定義多國家相序顏色標準和計算算法，通用BNC接口設計能匹配多品牌電流互感器，打破了傳統產品的區域限制，滿足不同客戶需求。
常規參數：
| 參數 | 參數類型 | 描述 |
| 環境 | 工作環境 | 0℃~+45℃，濕度90rh%以下 |
| 存儲環境 | -20℃~+50℃，濕度95rh%以下（不凝結） | |
| 存儲 | 類型 | TF卡 |
| 容量 | 8G | |
| 電源 | 適配器輸入 | 110V-240V，50Hz |
| 適配器輸出 | 15V，3A | |
| 電池 | 類型 | 可充電聚合物鋰離子電池，5000mAh |
| 電池工作時間 | ≥5h | |
| 電池充電時間 | 最小5h（環境溫度25℃） | |
| 省電功能 | 液晶背光亮度可調，待機時間可調 | |
| 顯示 | 尺寸 | 112.8×84.6mm |
| 色彩 | 26萬色 | |
| 分辨率 | 640×480 | |
| 亮度 | 最大亮度350 cd/m²(Typ.)，亮度可調 | |
| 對比度 | 500:1（Typ） | |
| 可視角度 | 70/70/50/70 (Typ.)(CR ≥ 10) (左/右/上/下) | |
| 安全性 | 符合標準 | GB 4793.1-2007/IEC 61010-1:2001，《測量、控制和實驗室用電氣設備的安全要求》第一部分：通用要求。安全等級：CATIII 1000V/CATIV 600V |
| 香蕉輸入端 | CATIII 1000V/CATIV 600V | |
| 串擾 | 電壓輸入端之間 | 標稱頻率下為-60dB |
| 電壓與電流輸入端 | 標稱頻率下為-95dB | |
| 共模抑制 | CMRR | >60dB |
| 測量標準 | 測量方法 | IEC 61000-4-30 |
| 測量性能 | IEC 61000-4-30 A級 | |
| 閃變 | IEC 61000-4-15 | |
| 諧波 | IEC 61000-4-7 | |
| 功率分解 | IEEE 1459 | |
| 電磁兼容性 | 標準 | 等級4：GB/T 17626.2-2006靜電放電抗擾度 |
| 等級3：GB/T 17626.3-2006射頻電磁場輻射抗擾度 | ||
| 等級3：GB/T 17626.4-2008電快速瞬變脈衝群抗擾度 | ||
| 等級3：GB/T 17626.5-2008 浪湧（衝擊）抗擾度 | ||
| 等級3：GB/T 17626.8-2006工頻磁場抗擾度 | ||
| 等級3：GB/T 17626.9-1998脈衝磁場抗擾度s | ||
| 等級3：GB/T 17626.12-1998振蕩波抗擾度 | ||
| 環境可靠性 | 標準 | GB/T 2423.1-2008 低溫 |
| GB/T 2423.2-2008 高溫 | ||
| GB/T 2423.4-2008 交變濕熱 | ||
| GB/T 2423.5-1995 衝擊 | ||
| GB/T 2423.10-2008 振動 | ||
| GB/T 2423.22-2002 溫度變化 |
測量參數：
| 功能 | 參數類型 | 描述 |
| 記錄器 | 示波器 | A、B、C、N各相電壓電流實時波形 |
| 電壓電流頻率 | 頻率值、電壓有效值、電壓半波有效值、電壓正峰值、電壓負峰值、電壓波形因數、電流有效值、電流半波有效值、電流正峰值、電流負峰值、電流波形因數 | |
| 功率和電能 | 有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能量、無功電能量、視在功率電能量 | |
| 電壓諧波 | THD、DC、1-50次諧波、0-49次間諧波、1-35次高次諧波 | |
| 電流諧波 | THD、DC、KF、1-50次諧波、0-49次間諧波、1-35次高次諧波 | |
| 諧波功率 | THD、DC、1-50次諧波功率 | |
| 閃變 | PST（短閃變）、PLT（長閃變） | |
| 不平衡 | 正序電壓、正序電流、負序電壓、負序電流、零序電壓、零序電流、不平衡度 | |
| 能量損耗 | 有功、無功、視在功率分解、線損功率、線損費用、污染評估 | |
| 需量 | 需量 | |
| 事件記錄 | 電壓暫升、電壓暫降、電壓中斷、衝擊電流、短閃變越限、長閃變越限、電壓上越限、電壓下越限、頻率上越限、頻率下越限、穩態電壓波動、電壓不平衡越限、電壓THD越限、電壓1-50次諧波越限、電流2-50次諧波越限 | |
| 逆變器 | 直流 | 直流電壓、直流電流、直流功率、紋波電壓、紋波電壓含有率 |
| 交流 | 頻率、電壓有效值、電流有效值、總視在功率、總有功功率、總功率因數、基波功率、基波功率因數 | |
| 效率 | 轉換效率 | |
| 瞬變 | 電壓 | 電壓有效值、電壓半波有效值、電壓正峰值、電壓負峰值 |
| 電流 | 電流有效值、電流半波有效值、電流正峰值、電流負峰值 | |
| 頻率 | 頻率 | |
| 事件記錄 | 電壓暫升、電壓暫降、電壓中斷 | |
| 監視器 | 監視器 | 電壓有效值、1-50次電壓諧波、PLT、電壓暫降、電壓暫升、電壓中斷、穩態電壓變動、電壓不平衡度 |
參數精度：
| 參數 | 參數類型 | 描述 |
| 頻率 | 標稱頻率 | 50Hz/60Hz |
| 測量方式 | 由10/12個週期運算 | |
| 分辨率 | 0.001Hz | |
| 測量寬度 | 42.5Hz - 69Hz | |
| 測量精度 | ±0.001Hz | |
| 電壓有效值 | 測量方式 | 由10/12個週期的方均根值計算 |
| 分辨率 | 0.001V | |
| 測量範圍 | 1V - 1000V | |
| 測量精度 | 標稱電壓的0.1% | |
| 電流有效值 | 測量方式 | 由10/12個週期的方均根值計算 |
| 分辨率 | 0.001A | |
| 測量範圍 | 不同互感器範圍不同 | |
| 測量精度 | 0.1%+CT精度 | |
| 功率 | 測量方式 | 有功功率：10週波電壓電流瞬時值積的平方 視在功率：10週波電壓有效值乘電流有效值 無功功率：視在功率平方減有功功率平方開方 功率因數：有功功率與視在功率比值 |
| 分辨率 | 0.001W | |
| 測量範圍 | 視電壓量程和電流互感器量程而定 | |
| 測量精度 | 0.5%+CT精度 | |
| 電壓、電流諧波 | 測量方式 | 符合IEC61000-4-7，分析窗口幅度10 個週期 |
| 測量類型 | 有效值、含有率、相位角 | |
| 次數/頻率 | 50次/50Hz-2500Hz | |
| 測量精度 | 電壓諧波大於1%標稱值時：誤差小於1%讀數 電壓諧波小於1%標稱值時：誤差小於0.05%標稱電壓值 電流諧波大於3%標稱值時：誤差小於1%讀數+CT精度 電流諧波小於3%標稱值時：誤差小於0.05%電流量程+CT精度 |
|
| 電壓、電流間諧波 | 測量方式 | 符合IEC61000-4-7，分析窗口幅度10 個週期 |
| 測量類型 | 有效值、含有率、相位角 | |
| 次數/頻率 | 50次/25Hz-2475Hz | |
| 測量精度 | 電壓諧波大於1%標稱值時：誤差小於1%讀數 電壓諧波小於1%標稱值時：誤差小於0.05%標稱電壓值 電流諧波大於3%標稱值時：誤差小於1%讀數+CT精度 電流諧波小於3%標稱值時：誤差小於0.05%電流量程+CT精度 |
|
| 諧波功率 | 測量方式 | 符合IEC61000-4-7，分析窗口幅度10 個週期 |
| 測量類型 | 有效值、含有率、相位角 | |
| 次數/頻率 | 50次/50Hz-2500Hz | |
| 測量精度 | 電壓電流諧波大於1%標稱值時：誤差小於1%讀數+CT精度 電壓電流諧波小於1%標稱值時：誤差小於0.05%標稱值+CT精度 |
|
| 電壓、電流高次諧波 | 測量方式 | 符合IEC61000-4-7，分析窗口幅度10 個週期 |
| 測量類型 | 有效值、含有率、相位角 | |
| 次數/頻率 | 35次/2100Hz-8900Hz | |
| 測量精度 | 電壓諧波大於1%標稱值時：誤差小於1%讀數 電壓諧波小於1%標稱值時：誤差小於0.05%標稱電壓值 電流諧波大於3%標稱值時：誤差小於1%讀數+CT精度 電流諧波小於3%標稱值時：誤差小於0.05%電流量程+CT精度 |
|
| 不平衡度 | 測量方式 | 電壓負序不平衡度：負序電壓與正序電壓比值 電壓零序不平衡度：零序電壓與正序電壓比值 電流負序不平衡度：負序電流與正序電流比值 電流零序不平衡度：零序電流與正序電流比值 |
| 分辨率 | 0.001% | |
| 測量精度 | 電壓不平衡度：±0.2% 電流不平衡度：±0.5% |
|
| 閃變 | 測量項 | 短閃變（PST）、長閃變（PLT） |
| 測量方式 | 根據IEC61000-4-15 標準計算PST（10分鐘）PLT（2小時） | |
| 測量量程 | 0 - 20 | |
| 測量精度 | ±5% |
