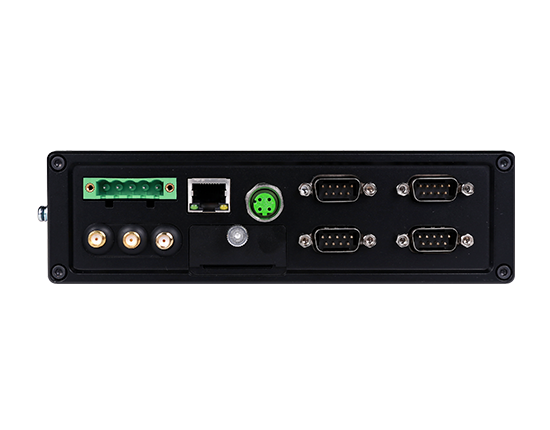

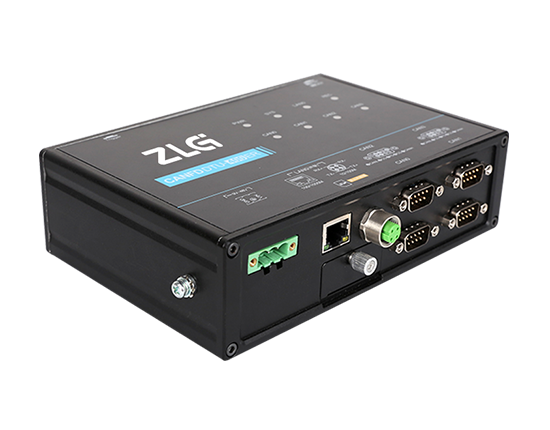

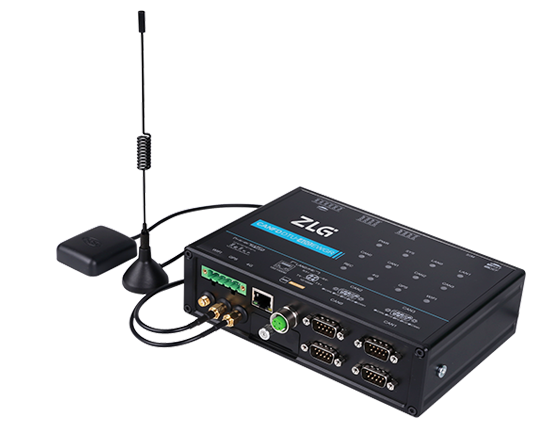

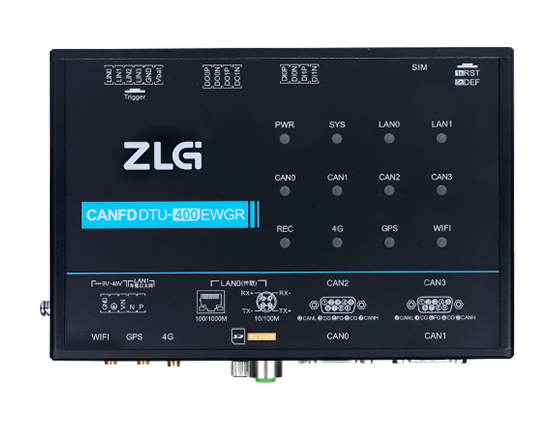

CANFDDTU系列車載CAN(FD)-bus資料記錄儀

首頁 > 產品索引 > 產業應用 > 車用電子量測 > CANFDDTU系列車載CAN(FD)-bus資料記錄儀

立即詢價

加入詢價車

產品價格：$請來電洽詢

☉ 產品特色

型號	CANFDDTU-800EWGR	CANFDDTU-600EWGR	CANFDDTU-400EWGR	CANFDDTU-400ER
北斗/GPS定位	支持	支持	支持	—
4G即時資料傳輸	支持	支持	支持	—
WiFi	支持	支持	支持	—
CANFD路數	8路	6路	4路	4路
LIN路數	4路	—	4路	—
車載乙太網	4路	1路	1路	—
數位量輸入	4路	2路	2路	—
數位量輸出	2路	2路	2路	—
PC介面	100M/1000M乙太網	100M/1000M乙太網	100M/1000M乙太網	100M/1000M乙太網
CAN介面形式	DB37介面	DB37介面	DB9介面	DB9介面
記錄方式	SATA硬碟	SD卡	SD卡	SD卡
SD卡類型	—	Class10	Class10	Class10
標配存儲卡	512GB	64GB	64GB	64GB
最高存儲卡	2TB	256GB	256GB	256GB
供電電壓	DC9~36V	DC9~48V	DC9~48V	DC9~48V
接收資料流程量	4000幀/秒（每路）	4000幀/秒（每路）	4000幀/秒（每路）	4000幀/秒（每路）
RTC即時時鐘	支持	支持	支持	支持
視頻記錄	支持	支持	支持	支持
串列傳輸速率	40Kbps~5Mbps之間任意可程式設計	40Kbps~5Mbps之間任意可程式設計	40Kbps~5Mbps之間任意可程式設計	40Kbps~5Mbps之間任意可程式設計
電氣隔離	√	√	√	√
工業級	√	√	√	√
外殼	金屬	金屬	金屬	金屬
120歐終端電阻	內置可使能	內置可使能	內置可使能	內置可使能
體積	179mm×130mm×54.4mm	179mm×131.5mm×50.4mm	179mm×131.5mm×50.4mm	179mm×131.5mm×50.4mm

☉ 產品規格

隨著汽車電子、軌道運輸等行業的快速發展，CAN FD因其突出的即時性和可靠性而被廣泛應用。越來越多的用戶需要對現場的CAN FD進行有效數據記錄，透過組裝1台CAN FD總線數據記錄儀，可以即時的記錄CAN FD數據，有助於事後進行故障分析，繼而解決CAN FD總線存在的問題，從而有效提升整車網路可靠性。
CANFDDTU系列車載CAN(FD)-bus資料記錄儀，整合4路符合ISO11898標準的獨立CAN-bus通道，支援4G即時通信，可將CAN FD匯流排上的資料上傳至指定伺服器，推出智慧雲端服務平台，也支援北斗/GPS定位，即時記錄設備位置資訊。同時支援車載乙太網路和LIN匯流排測試紀錄，完善車載多匯流排測試體系。標配儲存媒體為32G高速SD卡，可以長時間記錄CAN FD封包資訊。另外，CANFDDTU提供強大的配置與轉換軟體，具備長時間記錄、條件記錄、預觸發記錄和定時記錄等多種記錄模式，資料可直接記錄或工具轉換為blf、crf、asc、csv等九種格式文件，相容於主流分析軟體，為後期深入分析提供便利。同時，智慧的網路傳輸濾波器，可有效減少網路資源浪費。
