車載多通道CANFD數據記錄儀(4路CANFD+4路LIN)
立即詢價
加入詢價車
產品價格：$洽詢業務
☉ 產品特色
| 型號 | CANFDDTU-400EWGR | CANFDDTU-400ER |

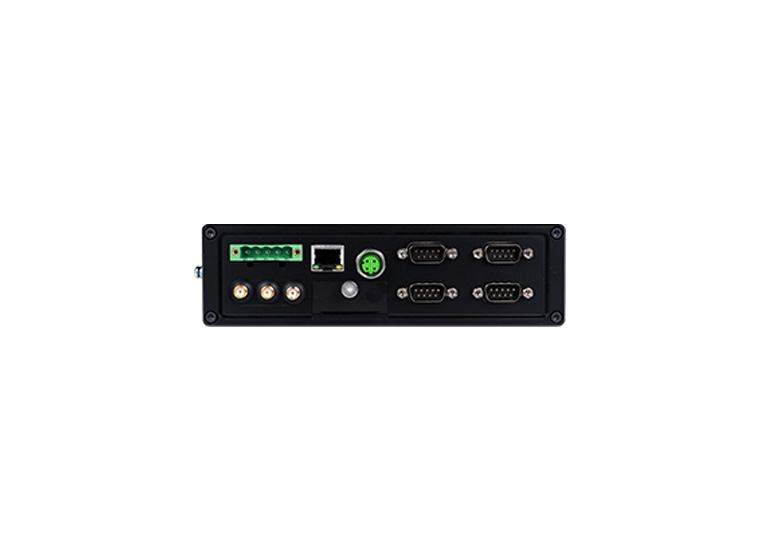

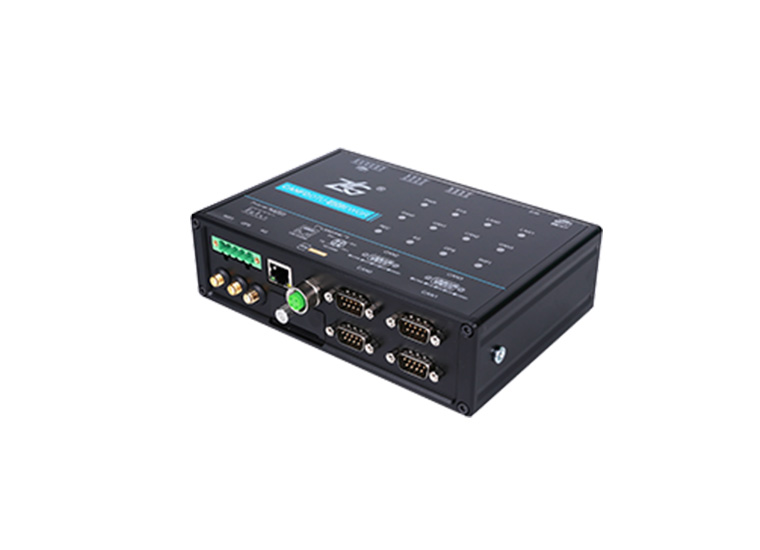

| 實物圖 |  |
 |
| 線上文檔 | ||
| 北斗/GPS定位 | 支持 | — |
| 4G即時資料傳輸 | 支持 | — |
| WiFi | 支持 | — |
| CANFD路數 | 4路 | 4路 |
| LIN路數 | 4路 | — |
| 車載乙太網 | 1路 | — |
| 數位量輸入 | 2路 | — |
| 數位量輸出 | 2路 | — |
| PC介面 | 100M/1000M乙太網 | 100M/1000M乙太網 |
| CAN介面形式 | DB9介面 | DB9介面 |
| 記錄方式 | SD卡 | SD卡 |
| SD卡類型 | Class10 | Class10 |
| 標配存儲卡 | 32GB | 32GB |
| 最高存儲卡 | 128GB | 128GB |
| 供電電壓 | DC9~48V | DC9~48V |
| 接收資料流程量 | 4500幀/秒（每路） | 4500幀/秒（每路） |
| RTC即時時鐘 | 支持 | 支持 |
| 串列傳輸速率 | 40Kbps~5Mbps之間任意可程式設計 | 40Kbps~5Mbps之間任意可程式設計 |
| 電氣隔離 | √ | √ |
| 工業級 | √ | √ |
| 外殼 | 金屬 | 金屬 |
| 120歐終端電阻 | 內置可使能 | 內置可使能 |
| 體積 | 179mm×131.5mm×50.4mm | 179mm×131.5mm×50.4mm |
☉ 產品規格
CAN FD (CAN Flexible Data-rate)是CAN總線最新的升級，具備最長64字節數據，靈活的數據域波特率最高可達5Mbps。

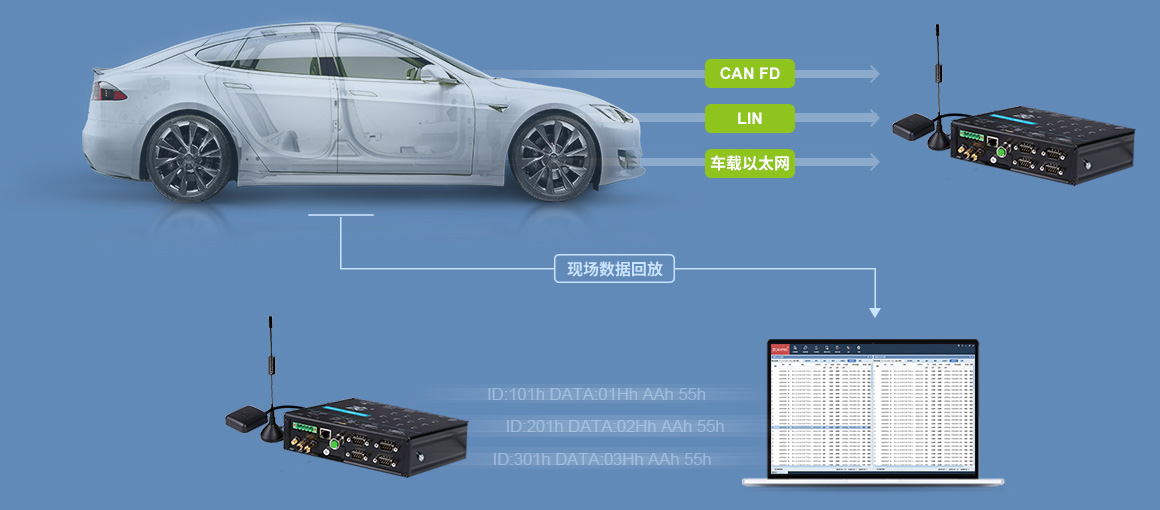

隨著汽車電子、軌道交通等行業的快速發展，CAN FD因其突出的實時性和可靠性被廣泛應用。越來越多的用戶需要對現場的CAN FD進行有效數據記錄，通過裝配1台CAN FD總線數據記錄儀，可以實時的記錄CAN FD數據，有助於事後進行故障分析，繼而解決CAN FD總線存在的問題，從而有效提升整車網絡可靠性。推出的CANFDDTU系列車載CAN（FD）-bus數據記錄儀，集成4路符合ISO11898標準的獨立CAN-bus通道，支持4G實時通信，可將CAN FD總線上的數據上傳到指定服務器，推出智能雲服務平台，還支持北斗/GPS定位，實時記錄設備位置信息。同時支持車載以太網和LIN總線測試記錄，完善車載多總線測試體系。標配存儲介質為32G高速SD卡，可以長時間記錄CAN FD報文信息。另外，CANFDDTU提供強大的配置與轉換軟件，具備長時間記錄、條件記錄、預觸發記錄和定時記錄等多種記錄模式，可將記錄的數據保存為ASC、CSV等九種存儲格式，兼容主流分析軟件，為後期深入分析提供便利。同時，智能的網絡傳輸濾波器，可有效減少網絡資源浪費。

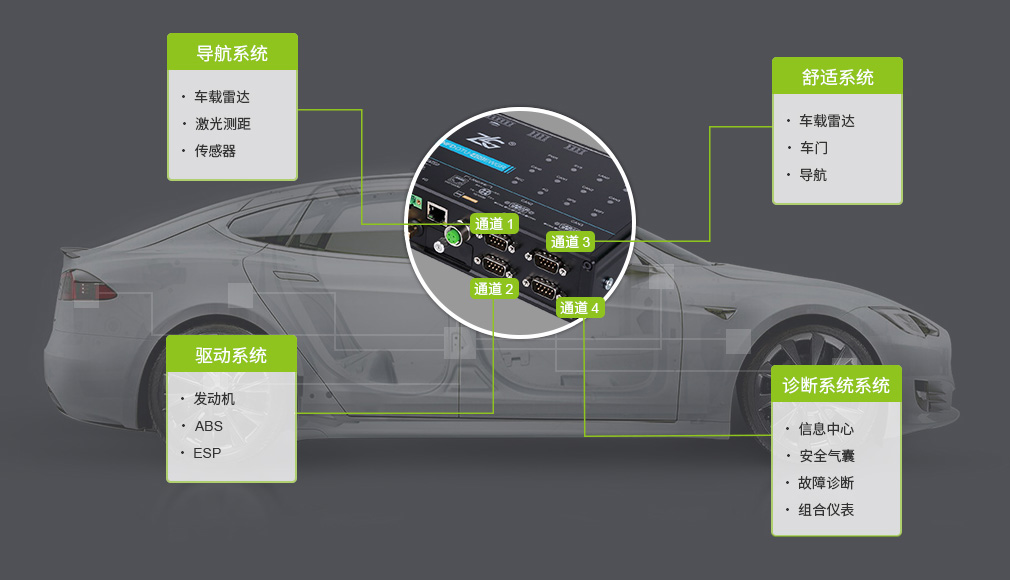

各通道電氣隔離賦能分域記錄
CANFDDTU-400EWGR可同時實現4通道CANFD報文的記錄，針對每個汽車功能域實現單通道獨立運行，提高記錄的豐富性。

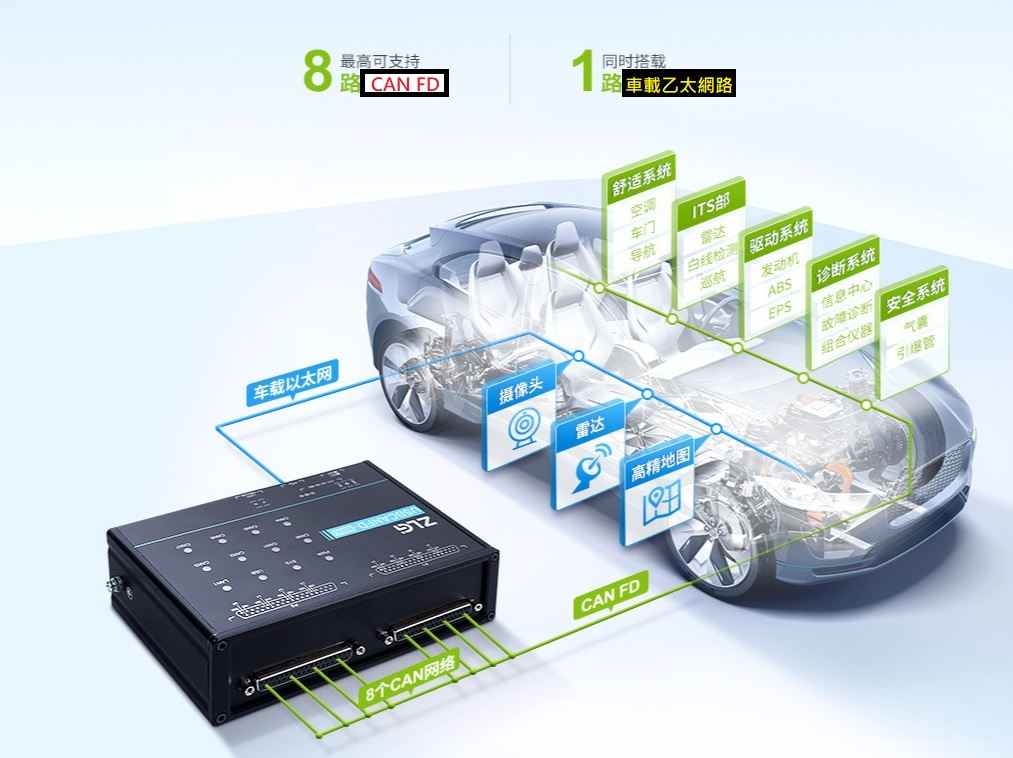

智能網聯汽車總線三合一測試利器
隨著汽車電子、軌道交通等行業的快速發展，CAN FD因其突出的實時性和可靠性被廣泛應用。越來越多的用戶需要對現場的CAN FD進行有效數據記錄，通過裝配1台CAN FD總線數據記錄儀，可以實時的記錄CAN FD數據，有助於事後進行故障分析，繼而解決CAN FD總線存在的問題，從而有效提升整車網絡可靠性。推出的CANFDDTU系列車載CAN（FD）-bus數據記錄儀，集成4路符合ISO11898標準的獨立CAN-bus通道，支持4G實時通信，可將CAN FD總線上的數據上傳到指定服務器，推出智能雲服務平台，還支持北斗/GPS定位，實時記錄設備位置信息。同時支持車載以太網和LIN總線測試記錄，完善車載多總線測試體系。標配存儲介質為32G高速SD卡，可以長時間記錄CAN FD報文信息。另外，CANFDDTU提供強大的配置與轉換軟件，具備長時間記錄、條件記錄、預觸發記錄和定時記錄等多種記錄模式，可將記錄的數據保存為ASC、CSV等九種存儲格式，兼容主流分析軟件，為後期深入分析提供便利。同時，智能的網絡傳輸濾波器，可有效減少網絡資源浪費。
各通道電氣隔離賦能分域記錄
CANFDDTU-400EWGR可同時實現4通道CANFD報文的記錄，針對每個汽車功能域實現單通道獨立運行，提高記錄的豐富性。
智能網聯汽車總線三合一測試利器
