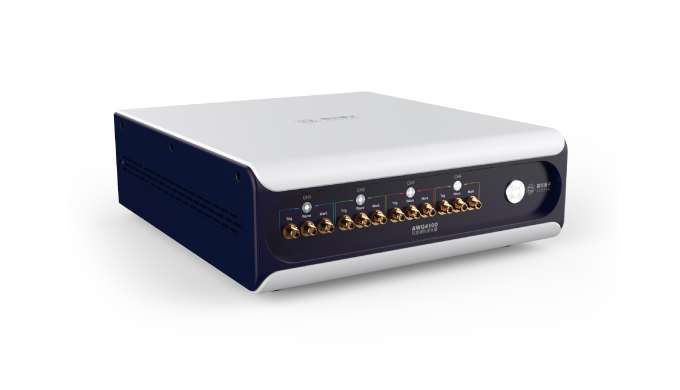

任意波形產生器
立即詢價
加入詢價車
產品價格：$洽詢業務
☉ 產品特色
支援多台設備同步，擴展更多通道
每通道擁有 1.2 GSa/s 取樣速率，330 MHz 的頻寬
4 通道獨立輸出
最大輸出幅度 1 Vpp
高達 16 位的解析度
支援複雜波形序列化播放
靈活的播放模式，支援獨立和組合播放
每通道獨立Marker信號輸出，獨立Trigger信號輸入
☉ 產品規格
| 核心參數 | |
| 通道數 | 4 |
| 垂直解析度 | 16 |
| 每個通道的波形存儲深度 | 512 MSa |
| 模擬頻寬 | 330 MHz |
| 波形細微性 | 4個樣本 |
| 最小波形長度 | 8個樣本 |
| 序列程式設計器時鐘頻率 | 取樣速率除以4 |
| 標記輸出 | 1 個標記/通道，SMA 連接器（前面板） |
|
波形輸出通道
|
|
| 連接器類型 | SMA |
| 輸出阻抗 | 50 Ω |
| 輸出耦合 | DC |
| 輸出模式 | 直接輸出 |
| 輸出範圍 | 1 Vpp （into 50 Ω） |
| 偏移電壓 | < 1 mV （into 50 Ω） |
| 相位雜訊 | < -110 dBc/Hz @100 MHz |
| 電壓雜訊 | < 20 nV/√Hz @100 kHz |
|
輸入
|
|
| 觸發輸入 | 1 路/通道， SMA 連接器（前面板） |
| 觸發輸入阻抗 | 50 Ω |
| 觸發輸入幅值範圍 | 3.3 V (into 50 Ω) |
| 參考時鐘輸入 | BNC 連接器 （後面板） |
| 參考時鐘輸入頻率 | 10/100 MHz |
|
時域和頻域特性
|
|
| 取樣速率 | 1.2 GSa/s |
| 上升時間（20% 到 80%） | < 1 ns （± 500 mV） |
| 通道間偏差 | < 150 ps |
|
連接及其他
|
|
| 主機連接 | LAN/乙太網，1 Gbit/s |
| 尺寸 | 258 mm * 291.88 mm * 93 mm |
| 重量 | 2.9kg |
