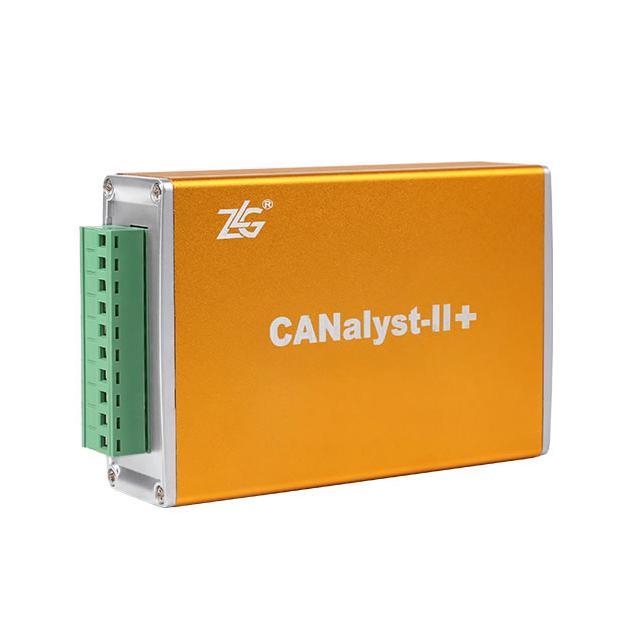

CANalyst-II+ 高層協議分析儀
立即詢價
加入詢價車
產品價格：$
☉ 產品特色
CANalyst-II+ 分析儀是用來安裝、開發、測試、維護、管理 CAN-bus 網絡的專業分析工具，操作通用，功能強大。分析儀支援 Wind98 / Me / 2K / XP / Wind7 / Wind8 等操作系統；CANalyst-II+ 分析儀集成有 2 路符合 ISO11898 標準的獨立 CAN-bus 通道，可以處理 CAN2.0A 或 CAN2.0B 格式的 CAN 報文信息，並提供強大的分析功能；CANalyst-II+ 分析儀採用USB接口，具有體積小、即插即用的特點，非常適合現場採集數據，檢測網路狀態。
CANPro 協議分析平台軟件為 CANalyst-II+ 的標配軟件，提供對 CAN 底層協議分析、iCAN 協議分析、DeviceNet 協議分析、CANopen 協議分析以及 SAE J1939 協議分析的支援。在 CANPro 協議分析平台中還能夠通過用戶自定義協議工具或腳本協議工具分析其他非標準的基於 CAN-bus 網絡的高層協議。
浴火重生 - 配套硬件由 CANalyst-II 升級為 CANalyst-II+
做什麼並不重要，關鍵在於我們每次創新的時候，是否使世界發生了從 0 到 1 的改變！

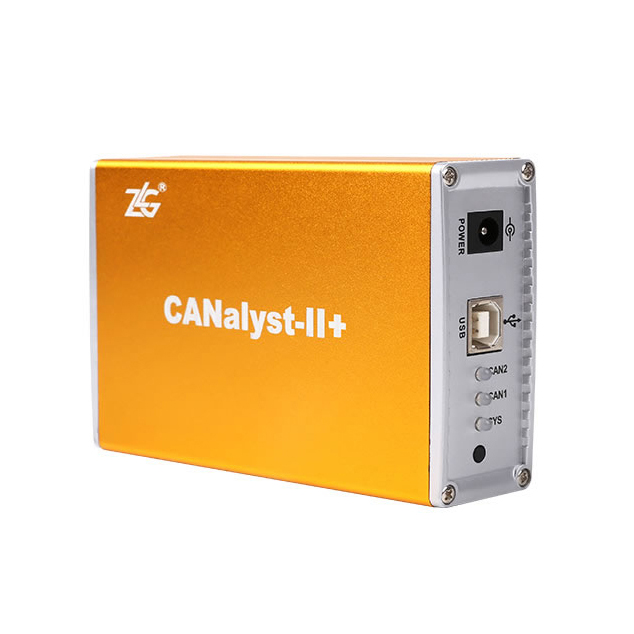

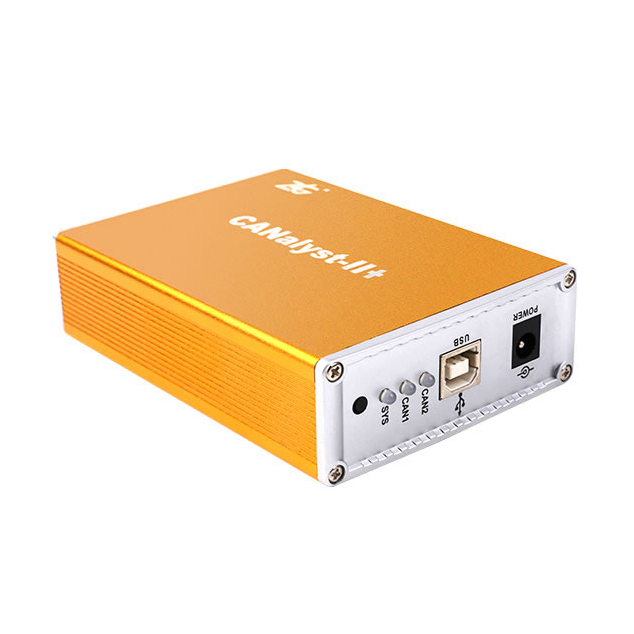

高速 USB2.0 接口，兼容 USB3.0 和 USB1.1
1~2 通道 2500VDC 電氣隔離 CAN 接口，靜電等級接觸放電 ±8KV
強大的分析軟件
可以對現場 CAN 報文進行截取，錯誤檢測，發送報文，總線負載、DBC 協議解析、曲線分析、數據回放，定時精確發送等強大功能。
支援 CANopen、DeviceNet、J1939 協議的解析與協議數據發送
支援車載DBC解碼、CANopen、J1939協議、國網充電樁與BMS協議分析
支援探測總線波特率，可以輕鬆獲知總線的未知波特率
支援總線負載率監測
支援精确定时发送
CANPro 1.50 版本新增定时发送功能。使用定时发送功能，可以让 CANalyst-II+ 按照您自定义的设置定时发送数据。可以用于 CANopen 等协议的心跳报文，同步报文发送。
支援錯誤信息列表
可從 CANalyst-II+ 的底層獲知總線健康狀況
支援 DBC 文件導入後變量的曲線分析
支援實時保存、導入、導出數據，方便用戶長時間測試與數據分析
支援數據回放功能，用戶可記錄被測總線的全部數據，再透過 CANalyst-II+ 進行回放
CANPro 協議分析平台軟件為 CANalyst-II+ 的標配軟件，提供對 CAN 底層協議分析、iCAN 協議分析、DeviceNet 協議分析、CANopen 協議分析以及 SAE J1939 協議分析的支援。在 CANPro 協議分析平台中還能夠通過用戶自定義協議工具或腳本協議工具分析其他非標準的基於 CAN-bus 網絡的高層協議。
浴火重生 - 配套硬件由 CANalyst-II 升級為 CANalyst-II+
做什麼並不重要，關鍵在於我們每次創新的時候，是否使世界發生了從 0 到 1 的改變！
高速 USB2.0 接口，兼容 USB3.0 和 USB1.1
1~2 通道 2500VDC 電氣隔離 CAN 接口，靜電等級接觸放電 ±8KV
強大的分析軟件
可以對現場 CAN 報文進行截取，錯誤檢測，發送報文，總線負載、DBC 協議解析、曲線分析、數據回放，定時精確發送等強大功能。
支援 CANopen、DeviceNet、J1939 協議的解析與協議數據發送
支援車載DBC解碼、CANopen、J1939協議、國網充電樁與BMS協議分析
支援探測總線波特率，可以輕鬆獲知總線的未知波特率
支援總線負載率監測
支援精确定时发送
CANPro 1.50 版本新增定时发送功能。使用定时发送功能，可以让 CANalyst-II+ 按照您自定义的设置定时发送数据。可以用于 CANopen 等协议的心跳报文，同步报文发送。
支援錯誤信息列表
可從 CANalyst-II+ 的底層獲知總線健康狀況
支援 DBC 文件導入後變量的曲線分析
支援實時保存、導入、導出數據，方便用戶長時間測試與數據分析
支援數據回放功能，用戶可記錄被測總線的全部數據，再透過 CANalyst-II+ 進行回放
☉ 產品規格
規格參數
- 分析儀支持Wind98/Me/2K/XP/Wind7/Wind8操作系統
- USB接口支持USB1.1，USB1.1，USB2.0和USBOTG規範
- 同時支持11 位和29 位的標識符(CAN2.0A/2.0B)，符合ISO/DIS 11892-1/2標準
- 強大的發送功能(支持設置觸發條件發送)
- 強大的接收功能(可以多種過濾設置)
- 以100μs 的解析度對接收對象進行時間標記
- 可以工作在監聽模式(即不發送ACK 位或錯誤幀，因此不干擾CAN-bus 系統)
- 支持檢測和顯示錯誤幀
- 在線跟踪存盤，多種觸發條件，前/後觸發
- 提供編程接口，擴展協議分析功能
- 支持用戶模塊的多個實例
- USB總線供電，供電不足時可使用外接電源
- 可編程任意設置CAN波特率，範圍在5Kbps~1Mbps之間
- CAN接口EMC等級：接觸放電±8KV，群脈衝±2KV
- CAN通道採用電磁隔離，隔離電壓：2500VDC
- 工作溫度：-40℃~85℃

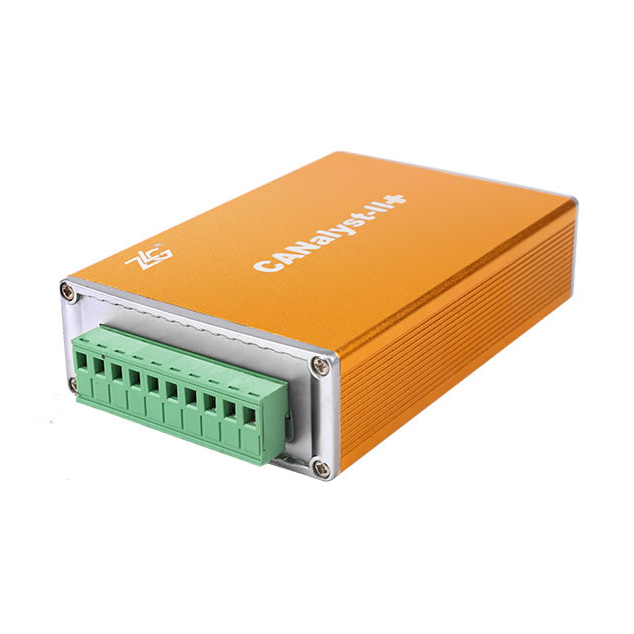

接口形式（OPEN5接口）外置120歐終端電阻（產品包裝中包含）
| 端口 | 引腳 | 名稱 | 功能 |
|---|---|---|---|
 |
1 | CAN_L | CAN_L信號線接頭 |
| 2 | R- | 終端電阻接頭（內部連接到CAN_L） | |
| 3 | SHIELD | 屏蔽線接頭（FG） | |
| 4 | R+ | 終端電阻接頭（內部連接到CAN_H） | |
| 5 | CAN_H | CAN_H信號線接頭 |
