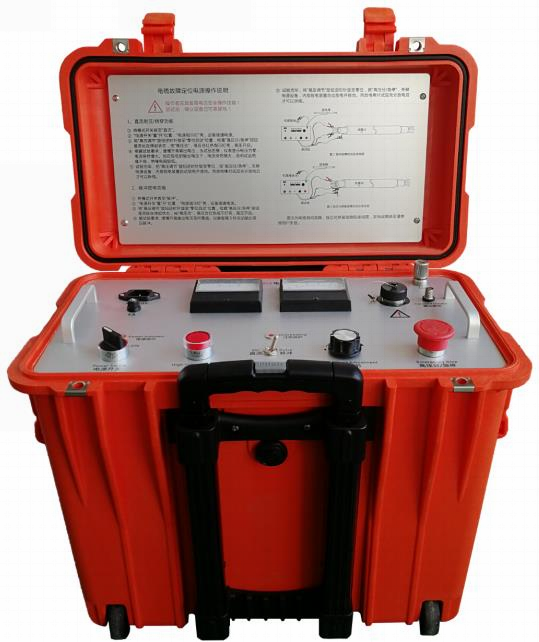

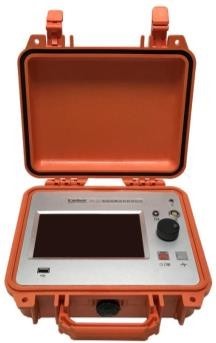

電纜故障定位測試儀

立即詢價

加入詢價車

產品價格：$洽詢業務

☉ 產品特色

系統主要用於 1—35kV 電力電纜的各種主絕緣故障的測試，其產生週期高壓脈衝，使電纜故障點擊穿放 20 電，配合波反射儀和定點進行測距和定點。
產品採用了高精度和高穩定度的電子元器件及特殊結構和工藝，將升壓、整流、脈衝電容和放電控制為一體，接線簡單、操作安全方便，體積小，重量輕，
方便攜帶，其獨特智慧時間差定點技術和電纜路徑左右巡測技術使故障精確定點更加準確、快捷。此系統自帶電源，再也不用為現場取電而煩惱了，
現場再也聽不到發電機“噠，噠，噠”的轟鳴聲音，還您一個輕鬆、安靜的工作環境，快速定位故障點。

產品特點

1. 外觀設計：美國原裝派力肯拉杆箱一體化設計，輕巧、便攜重量僅 28kg，便於現場移動。
2. 集成化程度高：集放電電容、控制器、升壓器、整流、放電裝置於一體，接線簡單、操作方便。
3. 安全性：高壓輸出線採用帶有遮罩層特製線纜，耐壓高達 60kV，並且帶有“緊急高壓分”開關，進一步提高了操作的安全性。

4. 超長的測試範圍：最大測試範圍達 100km。
5. 具有低壓脈衝法、脈衝電流法、二次脈衝法
低壓脈衝法：適用於低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T 型接頭、終端頭的測量，以及波速度的校正。
脈衝電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上採集信號，與高壓部分完全隔離，安全可靠。
二次脈衝法：適用于高阻、閃絡性故障的測距，波形簡單易分析，定位精度高。（需選配二次脈衝耦合器）
精確定點方式：智能時間差法、聲測法、電磁巡測、跨步電壓法
1. ★ 智慧時間差定點技術：不僅擺脫了傳統聲測法，僅靠聽聲音所帶來的誤差及干擾，而且也克服了以測試波形識別為主的聲磁同步定點技術對使用人員經驗要求高的難題，智慧時間差定點技術直接數位式顯示故障點離測試端的時間差，顯示更加直觀，易懂，易判斷，使精確定點更加準確，快捷。
2. ★ 電磁路徑巡測技術：通過磁場方向，左右箭頭直觀的顯示電纜平面的位置，使精確定點時，保證定點儀始終在電纜正上方。
3. ★ 跨步電壓定點技術：不僅可以輔助定位金屬性死接地故障，也能定位外皮破損的開放性故障。
適用範圍廣：適用於 1~35kv 所有電纜主絕緣低阻接地、低阻短路、高阻接地、高阻短路、高阻洩漏、高阻閃絡、間歇性等各種高低阻電纜故障。
多種定點方式：相互驗證確保定點位置準確，可靠。
1）智慧定點方式，通過智慧演算法直接給出聲磁延時值，降低對測試人員的要求。
2）波形時間差分析功能，通過波形判斷，無需判斷故障聲音真偽
★ 供電方式：自帶電源，鋰電池供電，現場告別沉重發電機的轟鳴時代。
盤導向功能：顯示電纜鋪設方向和感測器的夾角，提高定點效率。
自動啞音功能：避免移動感測器的噪音，損傷耳朵。
降噪功技術：有效濾除環境干擾雜訊，凸顯故障位置放電聲音，聲磁延時值測試更準確

☉ 產品規格

技術參數

序號	項目	標準值
1	輸出直流電壓	0—30kV 連續可調
2	充電電流	30mA—50mA
3	最大放電能量	900J
4	輸出電壓極性	負極性

5	★供電方式	鋰電池供電
6	★LED 照明	LED 照明燈，為黑暗的環境，提供照明
7	輸出功率	峰值：2000W
8	容量	1kVA
9	低壓脈衝發射	30V
10	採樣頻率	200MHz
11	最大測試範圍	100km
12	預定位方法	遠端定位法、低壓脈衝法、脈衝電流法、二次脈衝法
13	記憶體	32G 固態硬碟
14	盲區	1m
15	最高解析度	0.4m
16	電源	鋰電池供電
17	延弧電壓輸出	1600V
18	延弧時間	50ms
19	允許衝擊電壓	0—35kV
20	允許衝擊能量	2000J
21	動態量程	磁通道〉99dB；聲通道〉99dB
22	定點定位精度	0.1m
23	路徑定位精度	0.1m
24	跨步電壓精度	0.1m
25	濾波量程	全通：100Hz—1500Hz。低通：100Hz—400Hz。帶通：400Hz—800Hz。高通：800Hz—1500Hz。
26	增益	80dB，自由調節
27	聲磁時差顯示	1ms—60ms，歷史記錄同步顯示
28	自動啞音	具有 ARM 自動啞音功能，使定點更舒適。

29	模式	抗噪模式：強降噪模式背景抑制降噪模式定點模式：智慧聲磁時差模式
30	語言	中/英
31	顯示	彩屏液晶顯示
32	供電	鋰電池可連續待機 12 個小時
33	重量	28kg
34	體積	500mm×305mm×457mm
