CANREC-Pro 超長數據與波形記錄分析儀
立即詢價
加入詢價車
產品價格：$洽詢業務
☉ 產品特色
CAN 總線故障排查中，難點最大的就是偶發性故障。讓用戶甚至 CAN 專家都無法準確判斷問題的源頭。比如，風力發電機變槳系統在 72 小時中發生一次 CAN 數據傳輸中斷；新能源車輛在行駛 1 萬公里過程中出現一次儀錶盤“黑了”，但後來怎麼都無法復現；高鐵列車在行駛 2000 公里中出現 1 次由於 CAN 通訊異常而導致的緊急減速等等。這些偶發性的 CAN 通訊異常就像定時炸彈，讓設計師和用戶膽戰心驚。

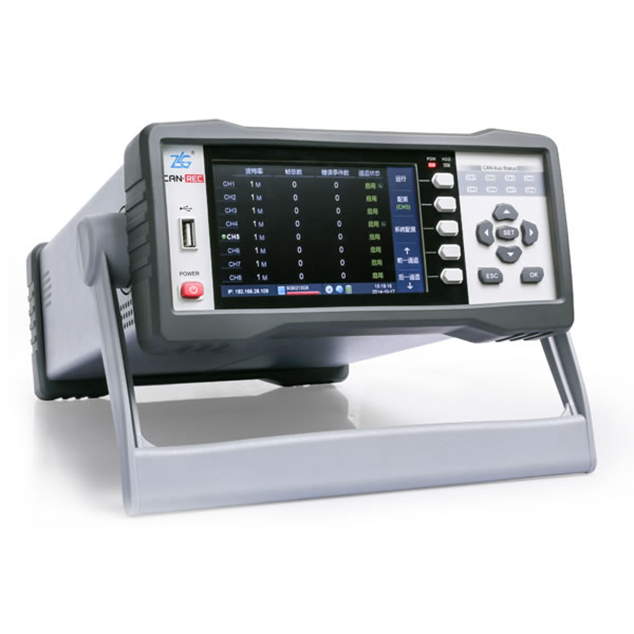

最新的 CANREC — 8 通道 CAN 總線記錄分析儀，可脫離 PC 獨立運行，長時間存儲 CAN 報文和波形，保證用戶可以找到錯誤，並且看得到錯誤發生前後的波形。

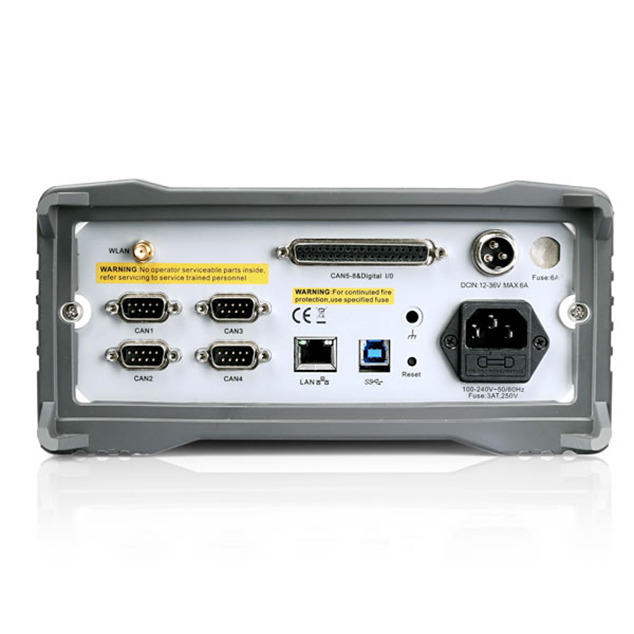

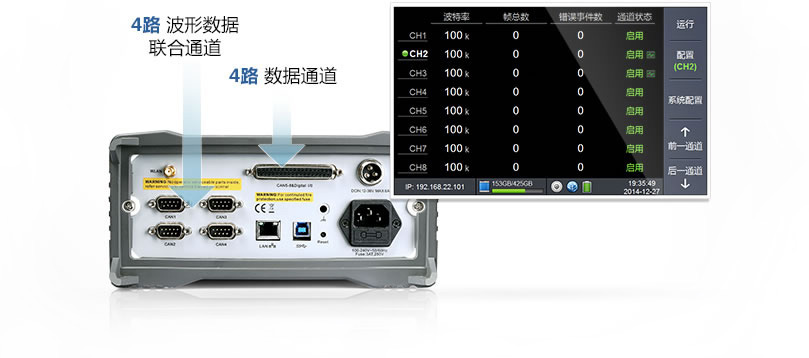

八路可同時工作的 CAN 通道
八個通道可以同時記錄報文，其中兩個通道可記錄波形。

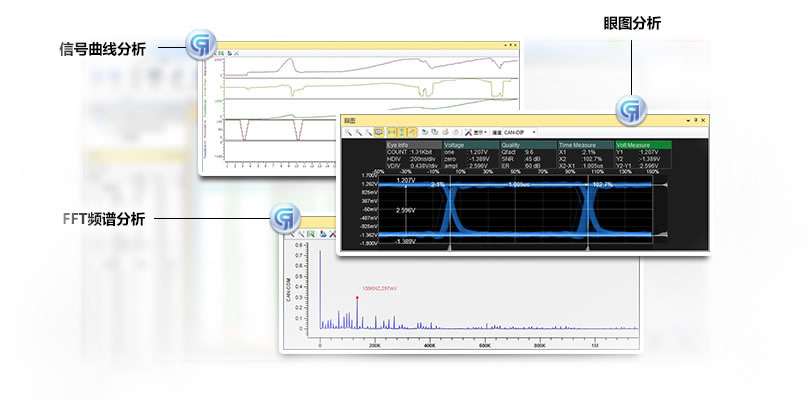

強大的分析軟體
可以對波形進行眼圖分析、FFT 分析、信號曲線等統計分析。

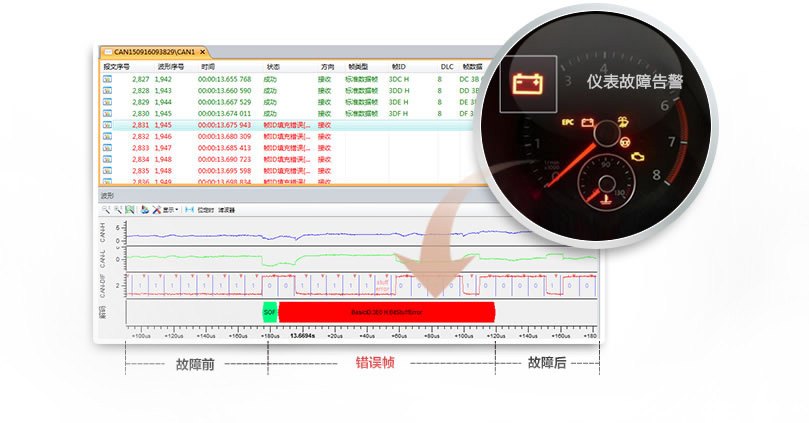

報文與波形對應查看
報文與波形對應查看，方便查看故障時的波形與前後的波形

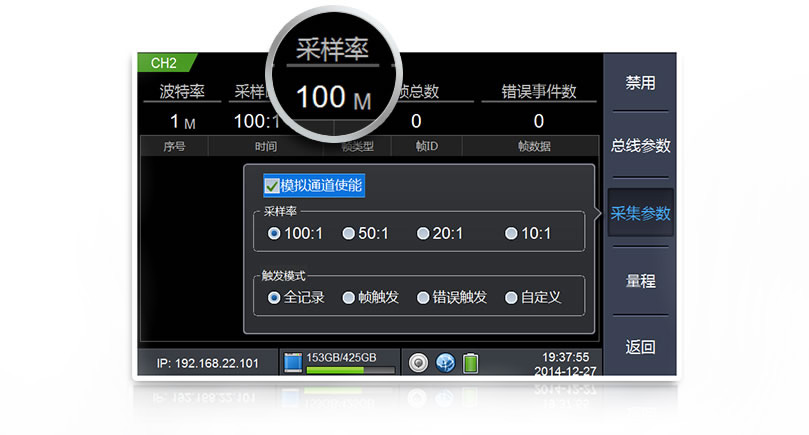

最高 100M 採樣率，讓您看清楚波形的細節

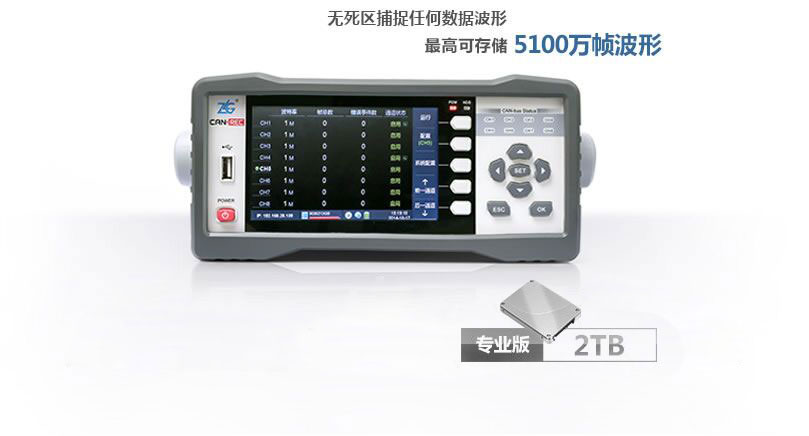

超大固態硬盤存儲深度
超長數據與波形記錄時間

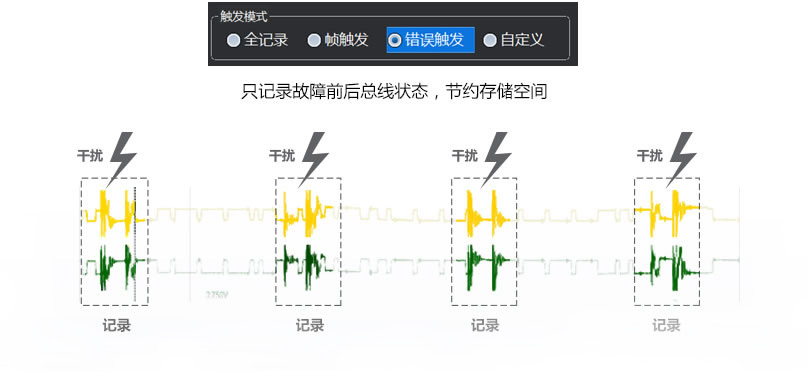

可配置為觸發記錄模式
2500VDC 電氣隔離 CAN 接口（模擬通道也隔離）
無需考慮接地回流乾擾的問題，靜電等級接觸放電 ±8KV。
最高可達 50V 的測量範圍
保證準確地測量耦合干擾強度

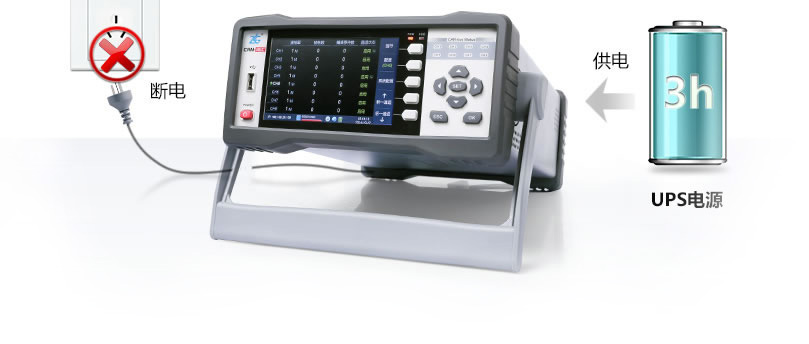

大容量 UPS 電源，保證斷電情況下維持 2-3 小時供電

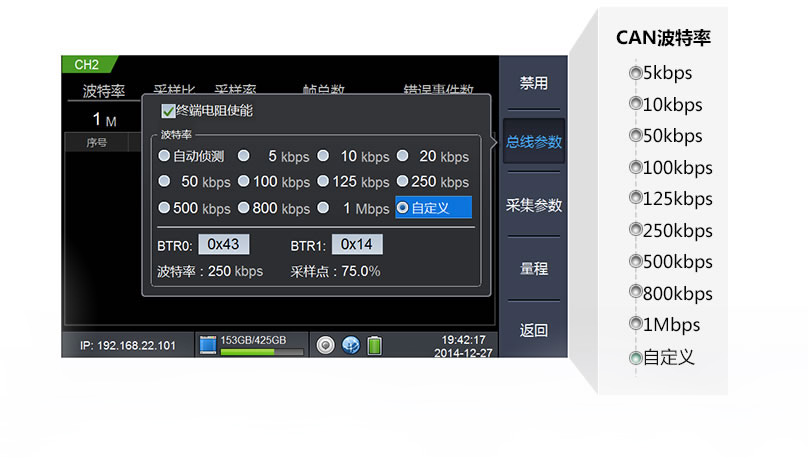

CAN 波特率可自動適應，或者強制鎖定
範圍在 0Kbps～1.5Mbps 之間。可使能或者禁止終端電阻。

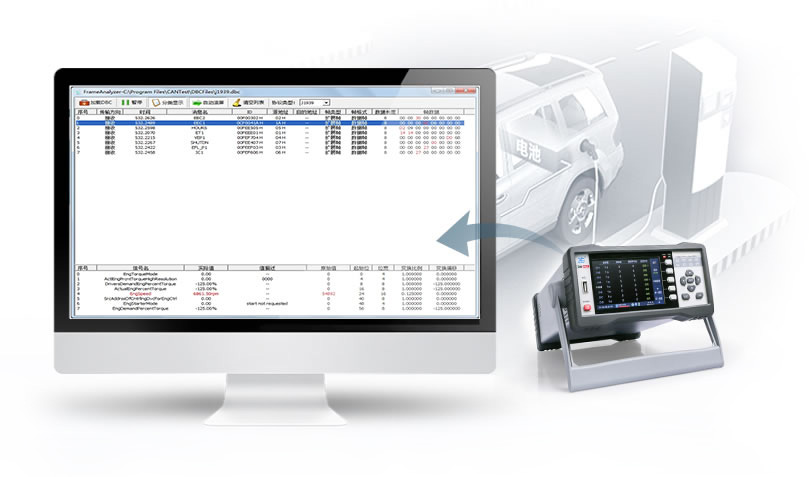

支援車載 DBC 解碼、CANopen、J1939 協議、國網充電樁與 BMS 協議分析

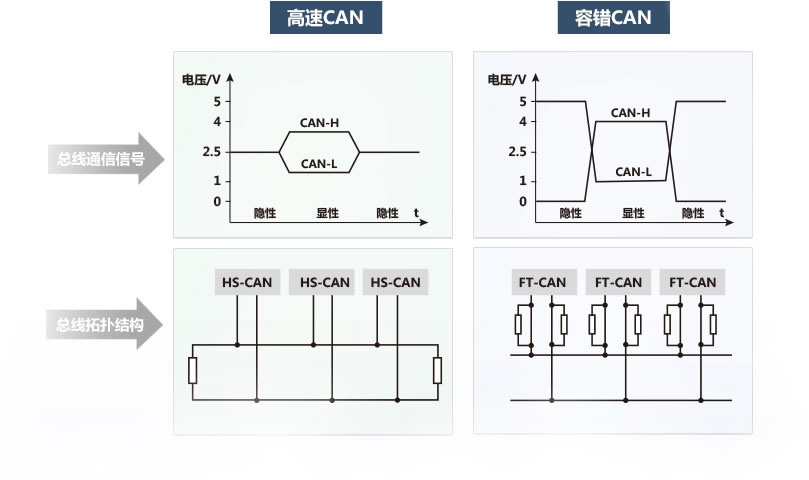

CAN 協議完全符合 CAN 2.0B 規範，兼容 CAN 2.0A，符合 ISO 11898-1/2
最新的 CANREC — 8 通道 CAN 總線記錄分析儀，可脫離 PC 獨立運行，長時間存儲 CAN 報文和波形，保證用戶可以找到錯誤，並且看得到錯誤發生前後的波形。

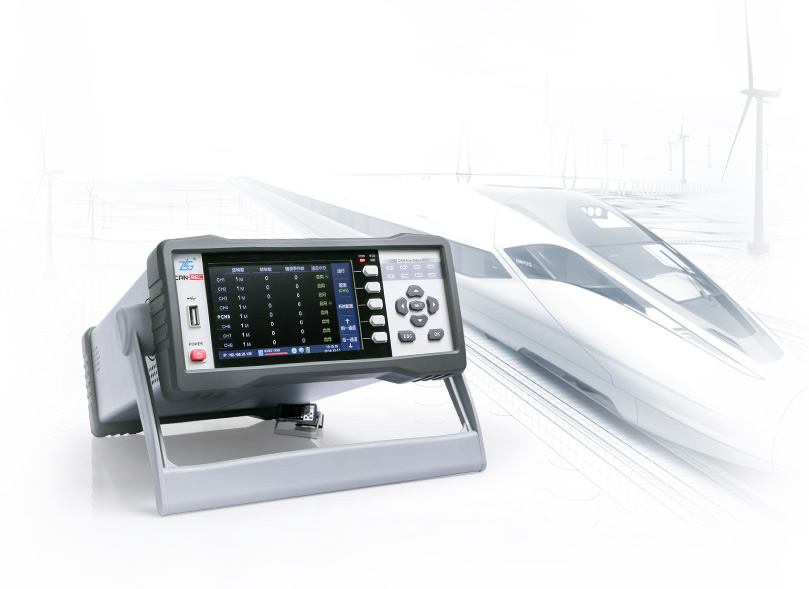

CAN-bus 總線偶發性故障排查與解決的全球第一利器
目前已經成功為高速鐵路、地鐵、醫療、航空航天、樓宇安防、電梯控制、煤礦安全等場合排除偶發性故障。
八路可同時工作的 CAN 通道
八個通道可以同時記錄報文，其中兩個通道可記錄波形。
強大的分析軟體
可以對波形進行眼圖分析、FFT 分析、信號曲線等統計分析。
報文與波形對應查看
報文與波形對應查看，方便查看故障時的波形與前後的波形
最高 100M 採樣率，讓您看清楚波形的細節
超大固態硬盤存儲深度
超長數據與波形記錄時間
可配置為觸發記錄模式
2500VDC 電氣隔離 CAN 接口（模擬通道也隔離）
無需考慮接地回流乾擾的問題，靜電等級接觸放電 ±8KV。

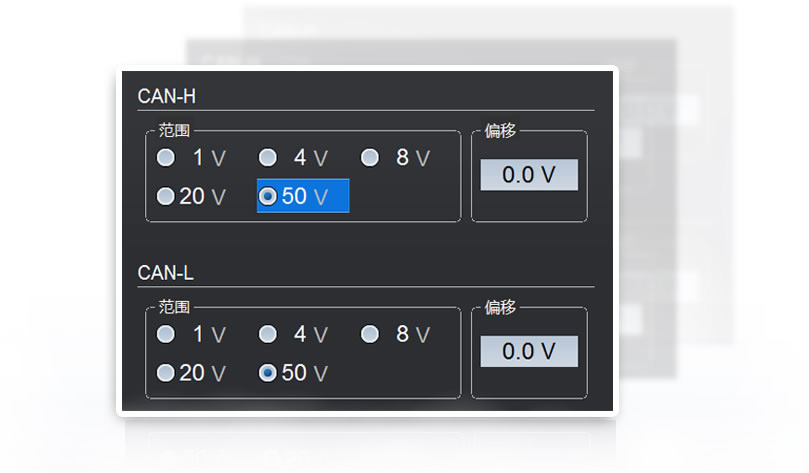

最高可達 50V 的測量範圍
保證準確地測量耦合干擾強度
大容量 UPS 電源，保證斷電情況下維持 2-3 小時供電
CAN 波特率可自動適應，或者強制鎖定
範圍在 0Kbps～1.5Mbps 之間。可使能或者禁止終端電阻。
支援車載 DBC 解碼、CANopen、J1939 協議、國網充電樁與 BMS 協議分析
CAN 協議完全符合 CAN 2.0B 規範，兼容 CAN 2.0A，符合 ISO 11898-1/2
☉ 產品規格
| 模組 | 功能 | CANREC-Pro 專頁版 |
|---|---|---|
| 硬體基本功能 | 波形量測通道 | 2個 |
| 報文數據測量通道 | 8個 | |
| USB3.0通信接口 | 5Gbps | |
| 乙太網路通信接口 | 1Gbps | |
| 儲存容量 | 2TB | |
| 波形記錄個數 | 51000000個(採樣比50:1) | |
| 模擬帶寬 | 60MHz | |
| 垂直測量範圍 | 1V-50V | |
| 實時示波器 | 支援 | |
| 報文接收個數 | 12000億個 | |
| 終端電阻終端 | 支援 | |
| 自動量程調整 | 支援 | |
| 自動偵測波特率 | 支援 | |
| 自帶UPS電源 | 支援 | |
| 軟體基本功能 | 帧統計 | 支援 |
| FFT統計 | 支援 | |
| 延時統計 | 支援 | |
| 流量分析 | 支援 | |
| 數據比較 | 支援 | |
| 數據導出 | 支援 | |
| 總線利用率 | 支援 | |
| 高層協議分析 | 支援 | |
| 自定義數據趨勢圖 | 支援 | |
| 網絡共享 | 支援 | |
| DBC文件解析 | 支援 | |
| 軟件眼圖 | 支援 |
