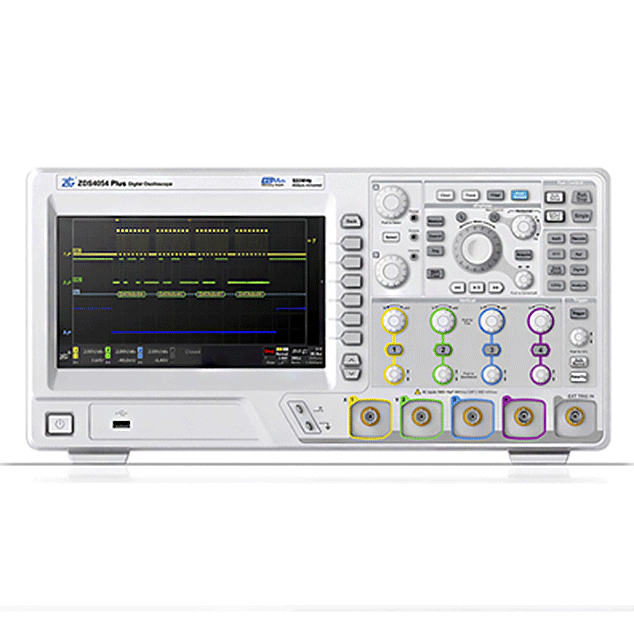

ZDS4000系列數據挖掘型示波器

立即詢價

加入詢價車

產品價格：$231,519元起

☉ 產品特色

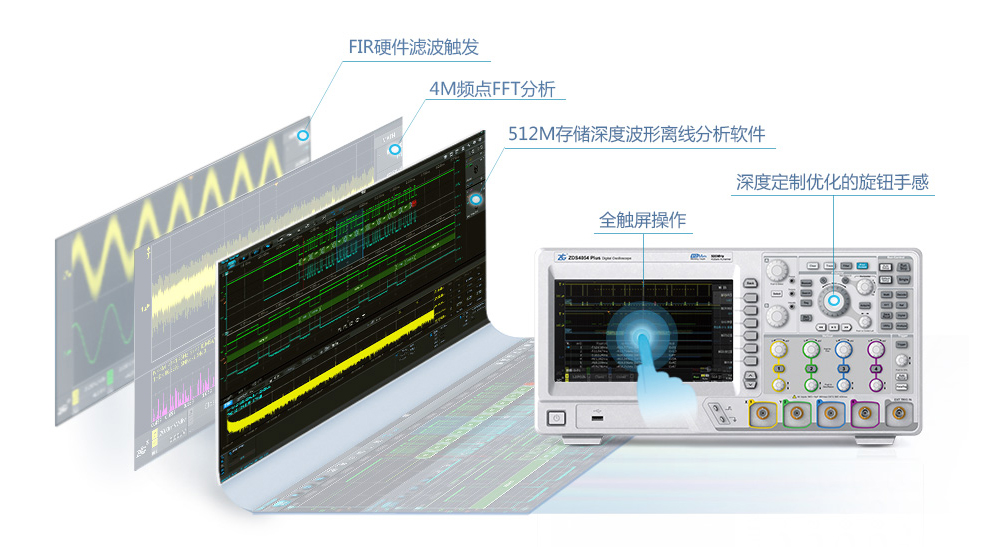

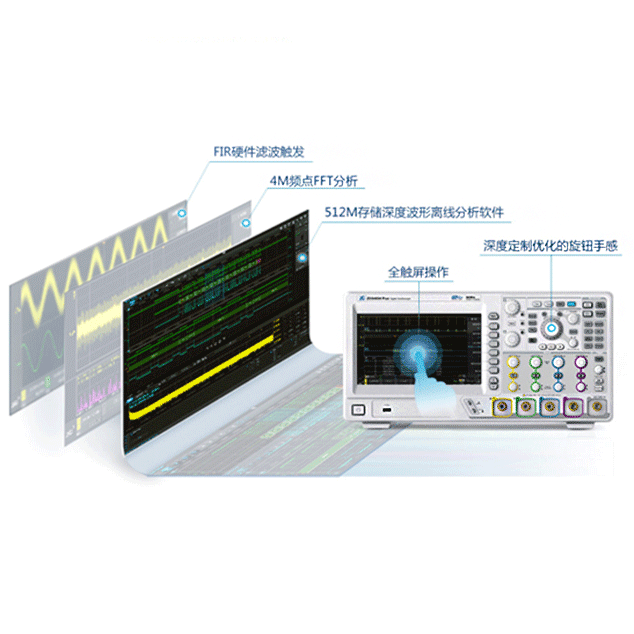

什麽是數據挖掘型示波器？

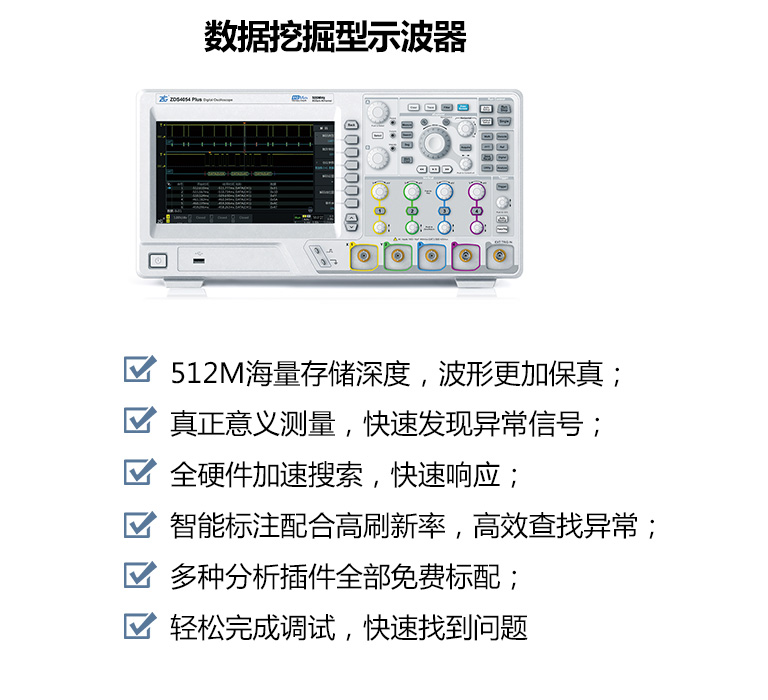

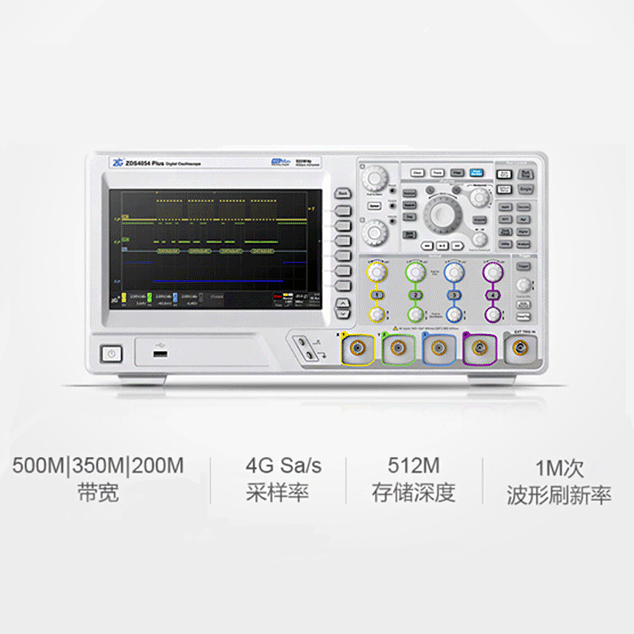

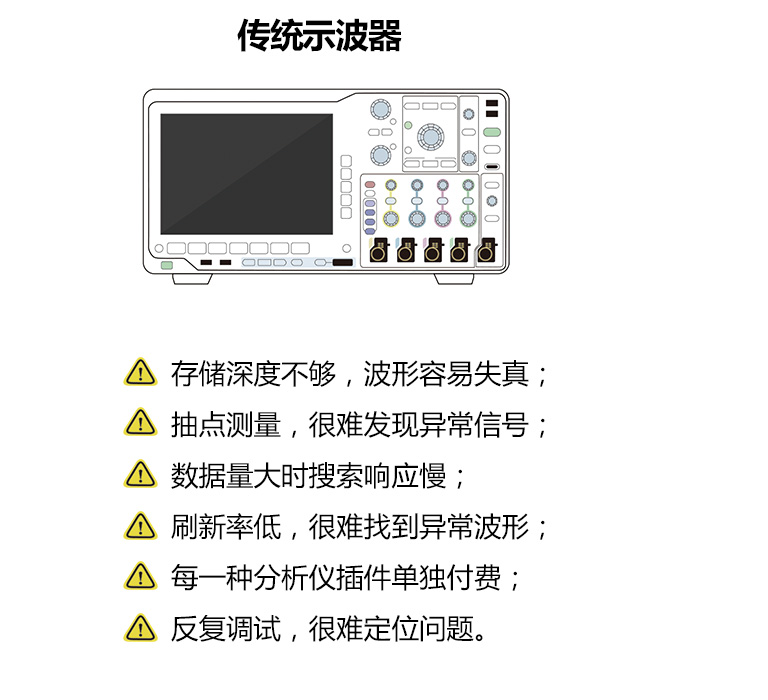

捕獲512M海量的波形大數據，配合深層次數據挖掘能力，基於全觸屏和流暢的操作體驗，以一種全新的分析方式定位問題，這就是數據挖掘型示波器！

系列

型號

模擬頻寬

通道

採樣率

存儲深度

波形刷新率

協議解碼種類

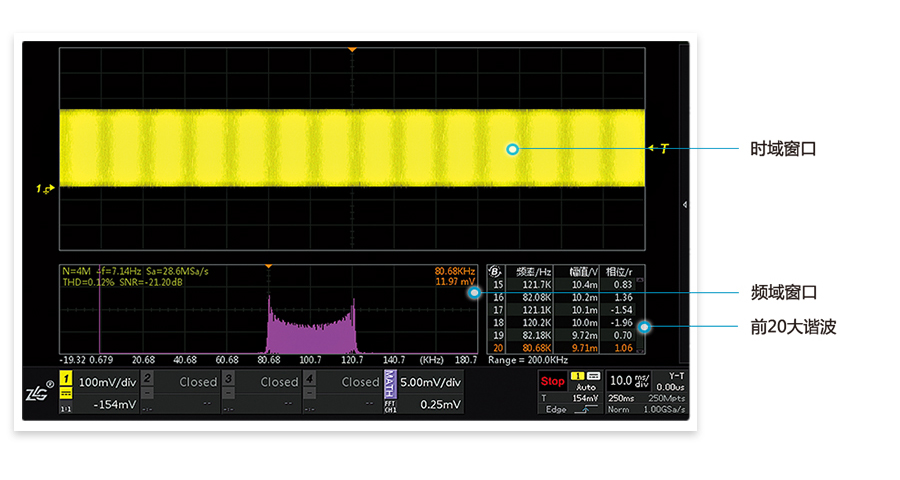

FFT點數

測量統計項

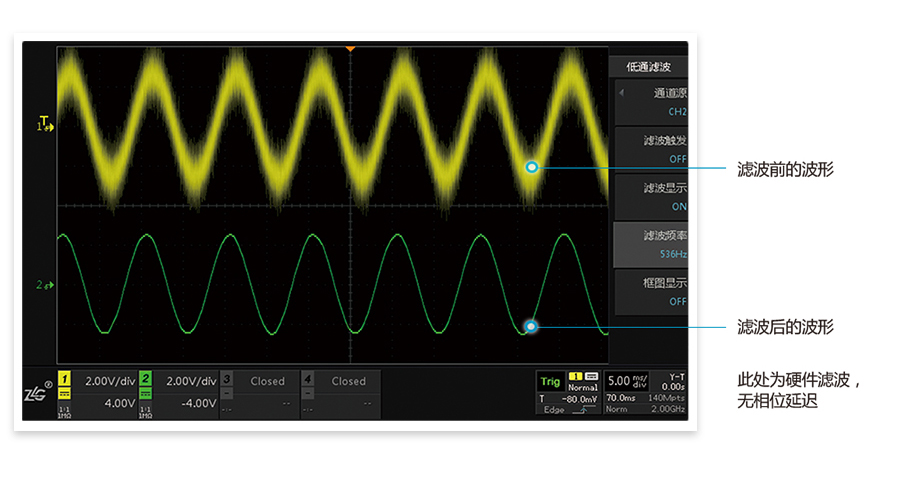

FIR濾波器

數據挖掘型

ZDS4054 Plus

500MHz

512Mpts

>1Mwfms/s

30種

51種

有

ZDS4034 Plus

350MHz

512Mpts

>1Mwfms/s

30種

51種

有

ZDS4024 Plus

200MHz

512Mpts

>1Mwfms/s

30種

51種

有

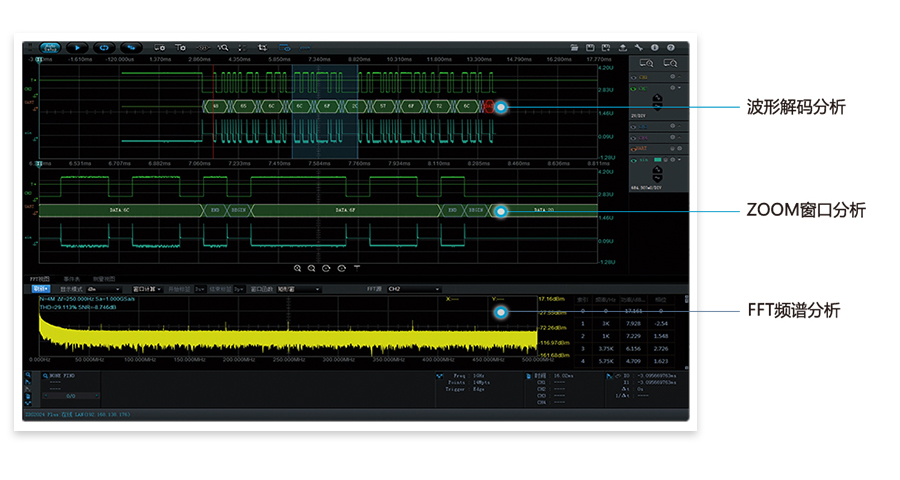

數據挖掘第一步：512M大數據存儲

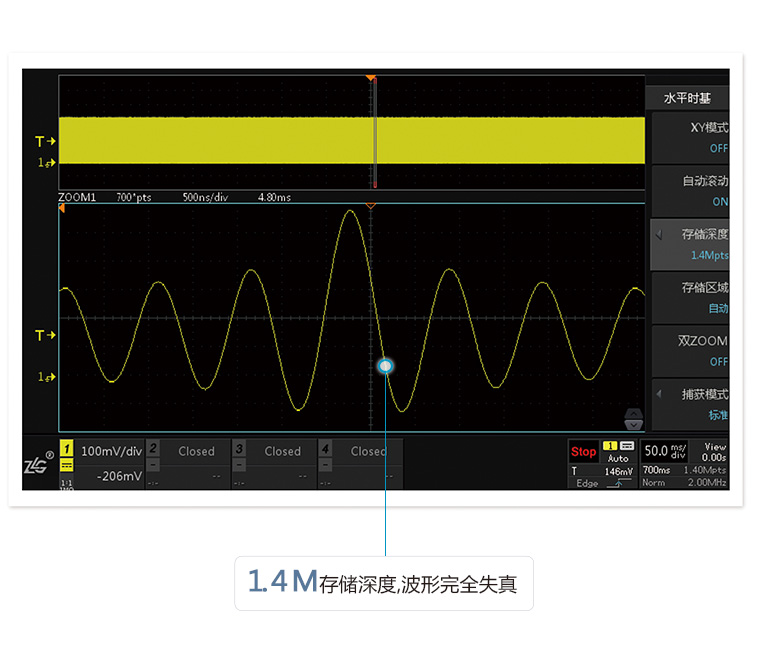

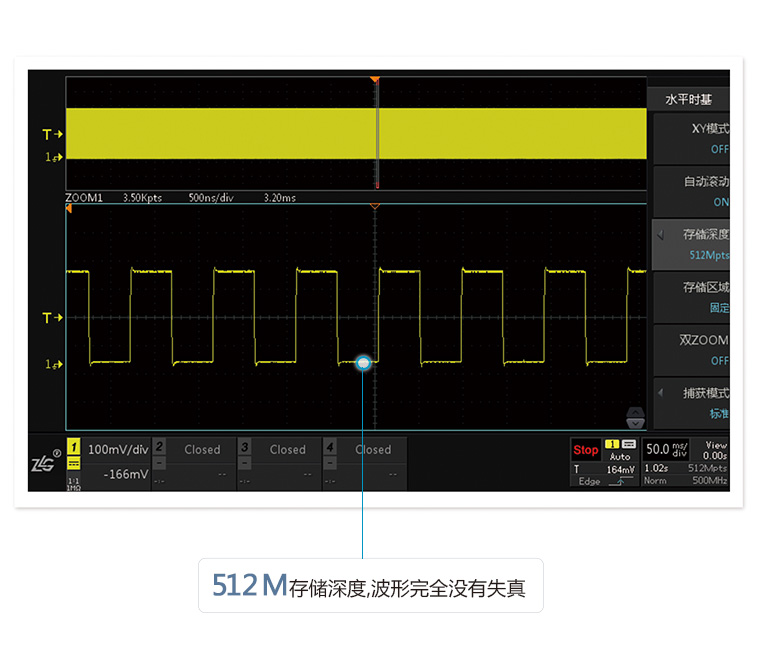

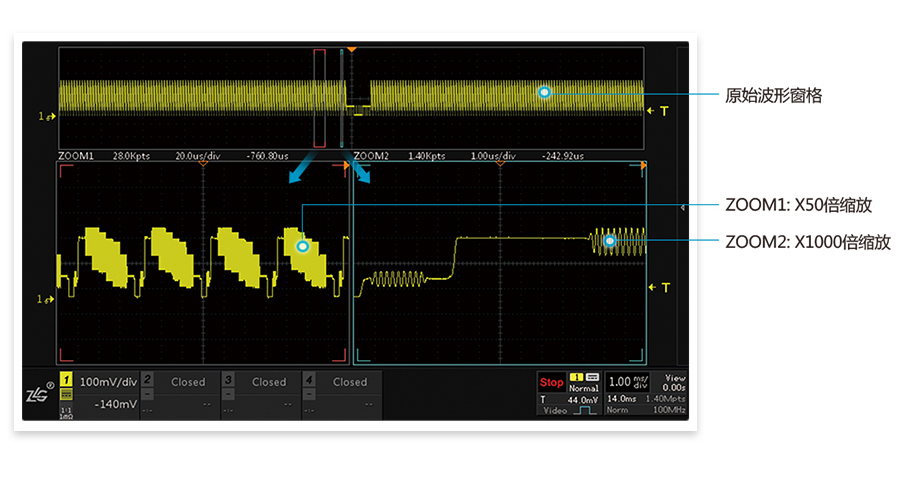

存儲深度等於采樣率乘以采樣時間，512M超大存儲深度，長時間捕獲波形，依然不會出現波形失真。

不同存儲深度下的采樣率和時間檔位對應表

波形時間檔位	512M存儲下的采樣率	10M存儲下的采樣率	2M存儲下的采樣率
5ms/div	4G Sa/s	200M Sa/s	40M Sa/s
50ms/div	500M Sa/s	20M Sa/s	4M Sa/s
500ms/div	50M Sa/s	2M Sa/s	400K Sa/s

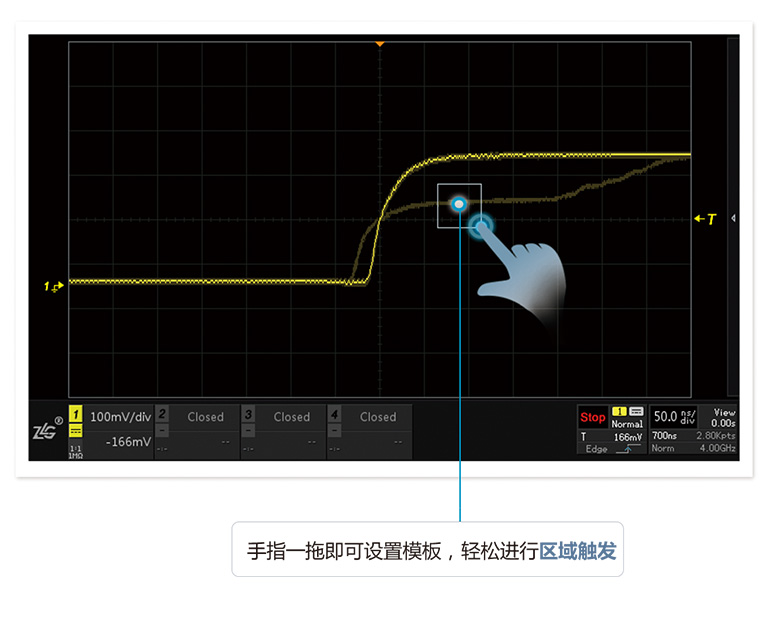

數據挖掘第二步：1M刷新率異常捕獲

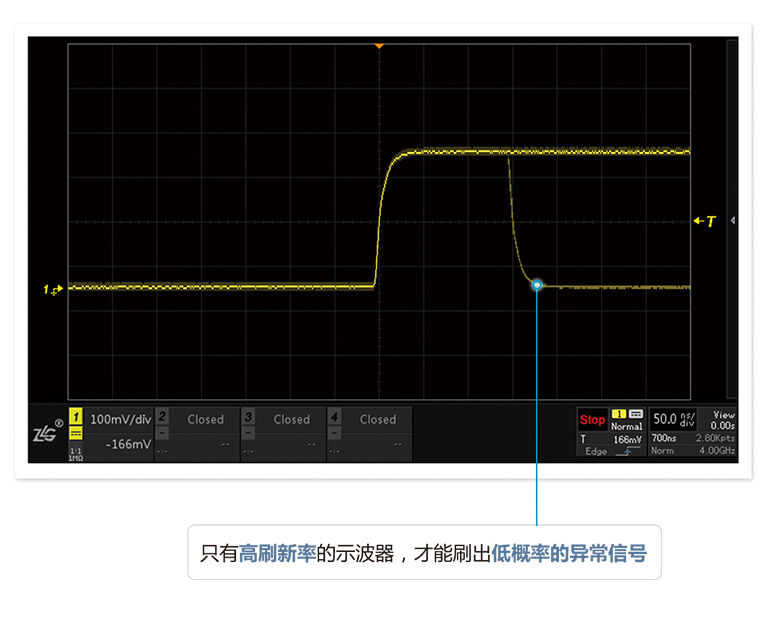

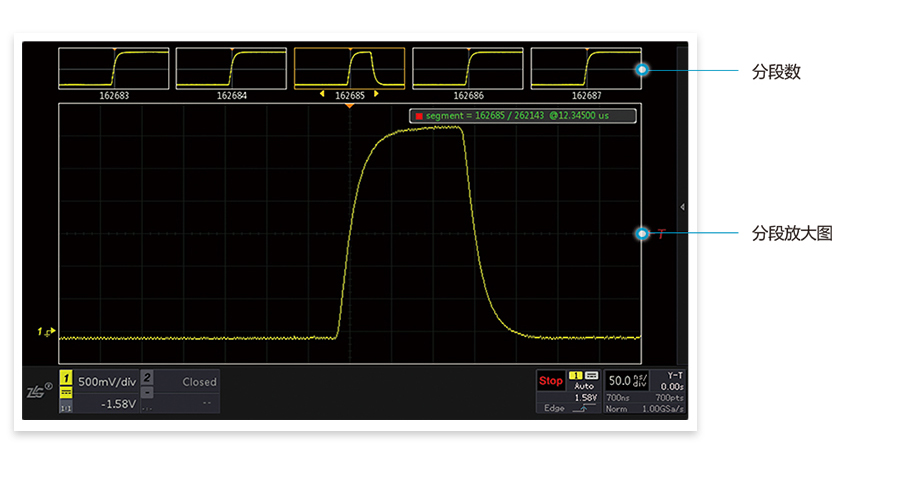

波形刷新率越高，死區時間就越短。ZDS4000系列示波器，標配業界最高的1M次波形刷新率，配合模板觸發，讓您最大概率的發現並捕獲異常信號。

不同刷新率對應的異常捕獲時間

異常出現頻率 [ 次 / 秒 ]	波形刷新率 [ 幀 / 秒 ]
異常出現頻率 [ 次 / 秒 ]	0.1K	10K	100K	1M
100	1h:22m:14s	49s	4.9s	0.49s
10	13h:42m:21s	8m:13s	49s	4.9s
1	5d:17h:3m:31s	1h:22m:14s	8m:13s	49s
0.1	57d:2h:35m:11s	13h:42m:21s	1h:22m:14s	8m:13s

註：以上條件為4GSa/s采樣率，10ns/div，錯誤檢出的概率99.9%。

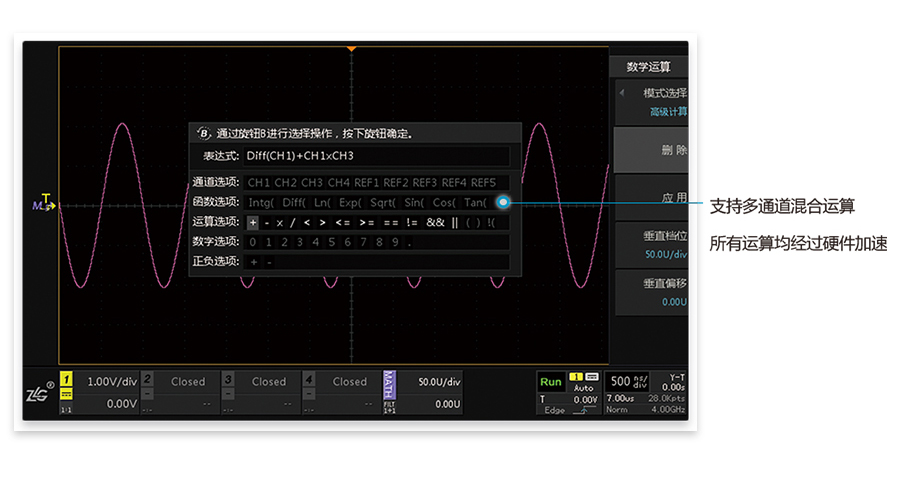

數據挖掘第三步：真正意義參數測量

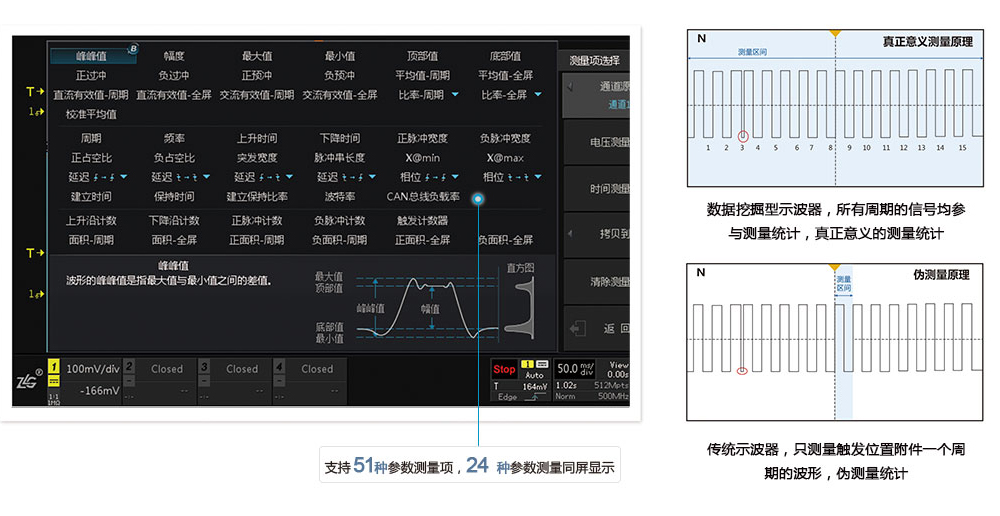

不同於傳統示波器只測一個周期，或通過抽樣減少數據量再測量的模式，ZDS4000系列示波器通過FPGA全硬件並行處理，基於原始采樣率和512Mpts全存儲深度，對每一幀波形每一周期進行測量統計，僅需約1秒即可實現對512Mpts數據的“真正意義”參數測量，測試項目可達51種，並且支持24種參數同時顯示。這與傳統意義示波器的測量有著本質的區別，也是示波器測試手段與測試方法的重大突破。

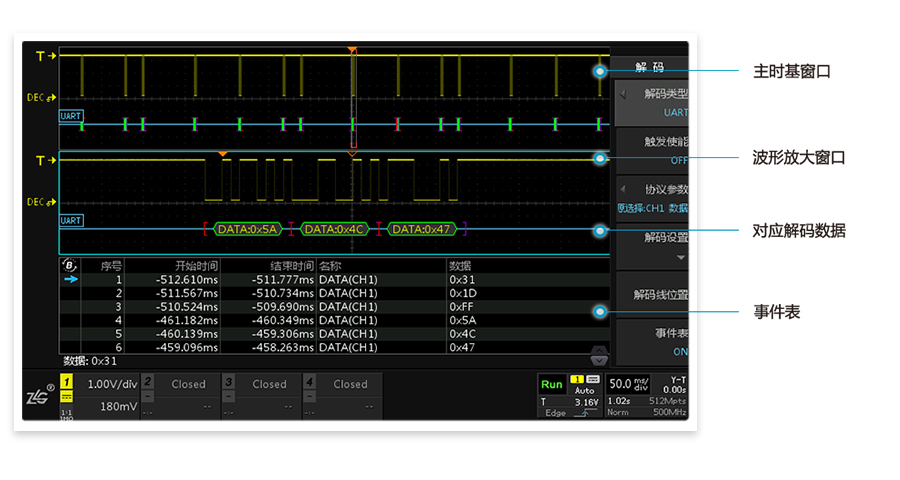

數據挖掘第四步：波形搜索與智能標註

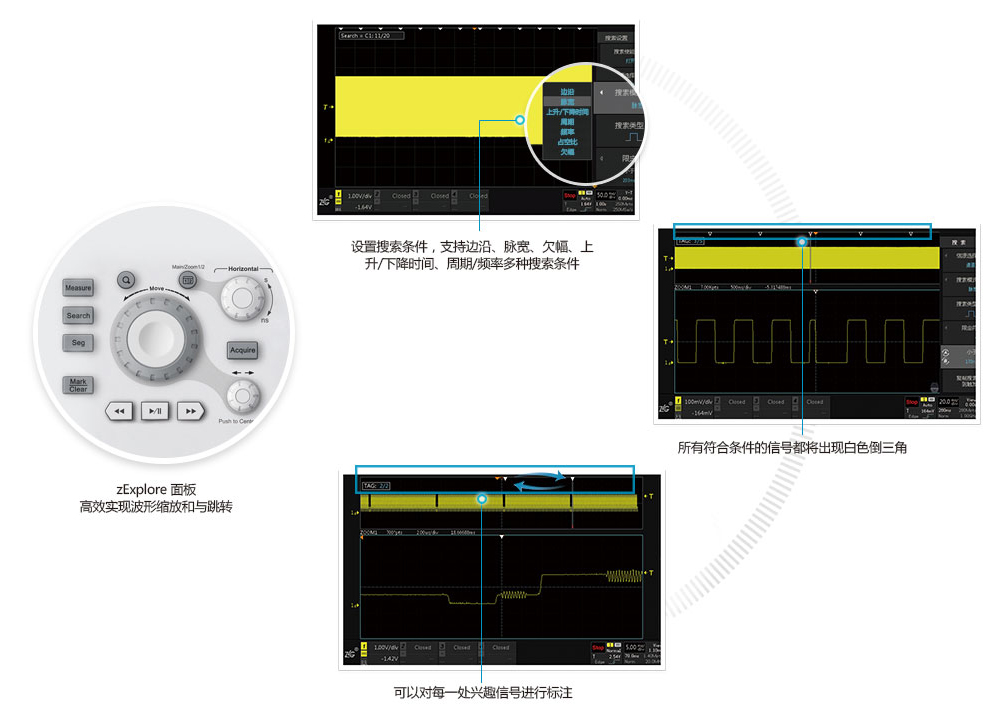

ZDS4000系列示波器不只提供了512M的波形大數據，還配有強大的波形搜索功能和智能標註功能。您可以先通過邊沿、脈寬、欠幅、上升/下降時間、周期/頻率等多種搜索條件來定位512Mpts波形數據中的異常點，再對找出的異常信號使用標註功能，對異常信號進行標註。這裏，所有的測量都是經過FPGA全硬件加速，整個過程1S左右即可完成。再對找出的異常信號使用標註功能，對異常信號進行標註。
