應用範圍

電子線路檢測電路功能測試設計與製造測試教育和技術培訓

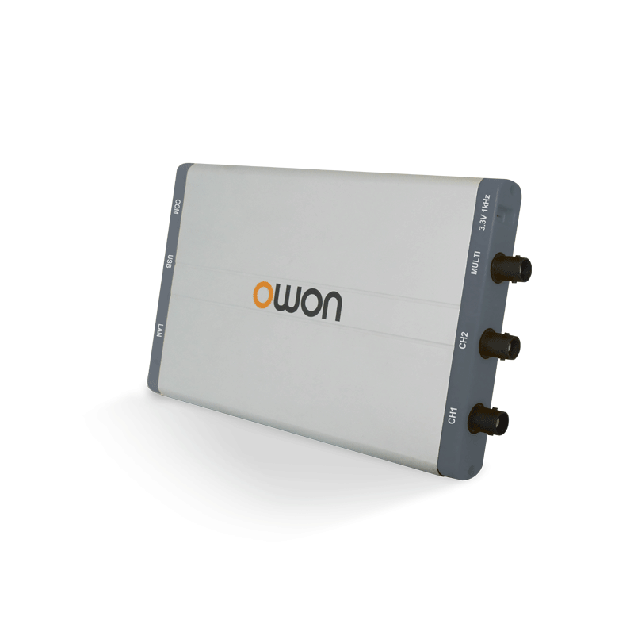

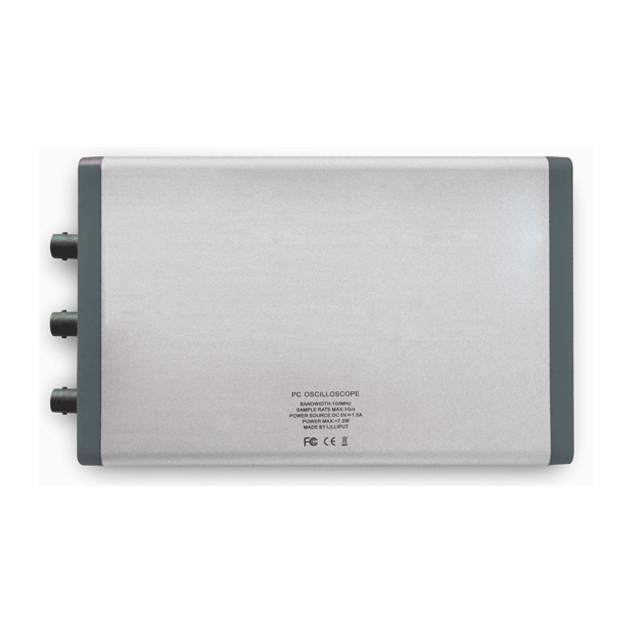

☉ 產品規格

產品型號		VDS1022I	VDS1022	VDS2062	VDS2064	VDS3102	VDS3104
頻寬		25MHz		60MHz		100MHz
通道		2通道（USB隔離）	2通道		4通道	2通道	4通道
實時採樣率		100MS/s		1GSa/s
上升時間（BNC上典型的）		≤14ns		≤5.8 ns		≤3.5 ns
時基範圍		5ns/div～100s/div ，按 1～2～5 進制方式步進		2ns/div～100s/div，按 1～2～5 進制方式步進
採樣方式		普通採樣、峰值檢測、平均值
存儲深度		5K		10M	5M	10M	5M
輸入耦合		直流、交流、接地
輸入阻抗		1MΩ±2%，與10pF±5pF 並聯
時基精度		±100ppm
時間間隔（△T）測量精確度		單次：±(1採樣間隔時間+100ppm×讀數+0.6ns)，>16個平均值：±(1採樣間隔時間+100ppm×讀數+0.4ns)
垂直靈敏度		5mV/div～5V/div		2mV/div~5V/div
垂直分辨率		8比特分辨率，兩個通道同時採樣
最大輸入電壓		400V峰值（DC + AC 峰值 )	40V 峰值（DC + AC 峰值）
探頭衰減係數		1X，10X，100X，1000X
通道間的隔離度		50Hz: 100 : 1，10MHz: 40 : 1
波形內插		Sin(x)/x
位移範圍		±10 格		±1V (5mV~100mV), ± 50V (200mV ~ 5V)		±1V (2mV~100mV), ±50V (200mV~5V)	±2V (2mV~200mV), ±50V (500mV~5V)
單次頻寬		滿頻寬
低頻響應（交流耦合-3Db）		≥10Hz（在BNC 上）
直流增益精確度		±3%
觸發類型		邊沿觸發，脈寬觸發，視頻觸發，斜率觸發，交替觸發
觸發電平範圍	內部	距屏幕中心±5 格
觸發電平精確度（典型的）適用於上升和下降≥20ns的信號	內部	±0.3格
釋抑範圍		100ns ～ 10s
信號制式和行/場頻率（視頻觸發類型）		支援標準的 NTSC、PAL 和 SECAM 廣播制式
觸發方式		自動、正常、單次
光標測量		光標間電壓差(△V)、光標間時間差(△T)
自動測量		峰-峰值、平均值、均方根值、頻率、週期、最大值、最小值、頂端值、底端值、幅度、過衝、預衝、上升時間、下降時間、正脈衝、負脈寬、正佔空比、負佔空比、延遲A→B↑、延遲A→B↓
數學操作		加、減、乘、除、FFT、反向
李沙育圖形	頻寬	滿頻寬
	相位差	±3 degrees

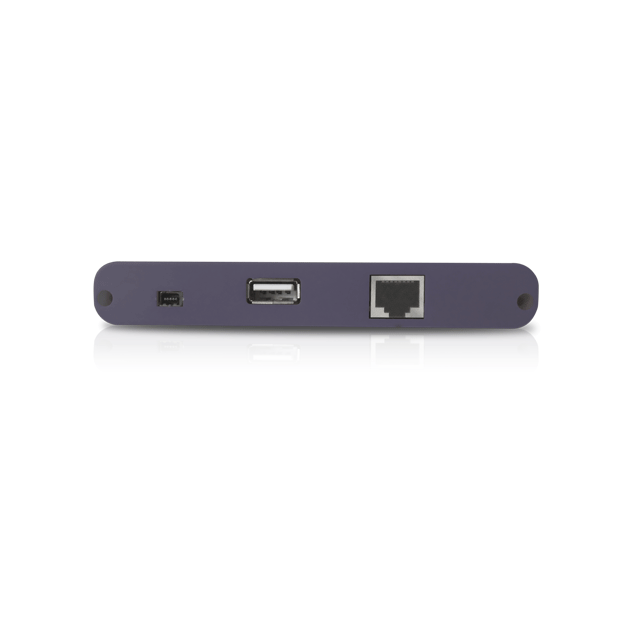

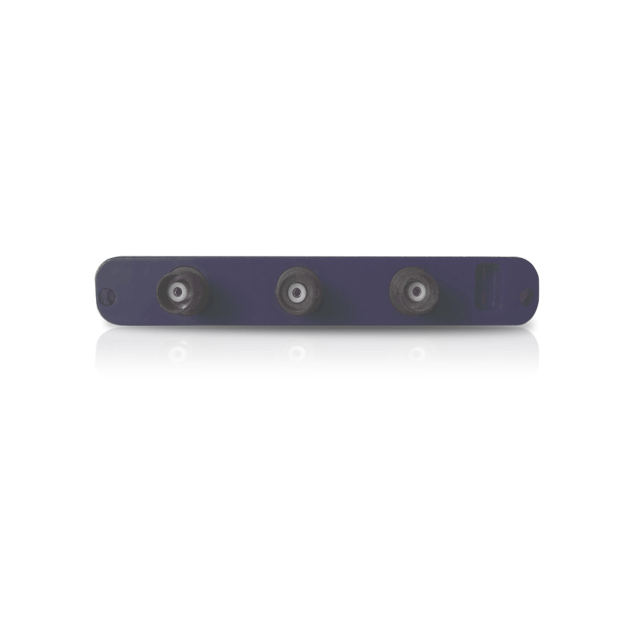

標準接口		USB2.0(隔離)	USB2.0	USB2.0；LAN接口（可選）
多功能接口	信號類型	同步輸入、同步輸出、通過/失敗輸出、外部觸發輸入
	電平標準	TTL
電源		≤2.5W		≤6.5W
尺寸		170mm(長)×120mm（高）×18mm（寬）		190mm(長)×120mm（高）×18mm（寬）
重量		約0.26公斤（主機）					約0.30公斤（主機）
