​OWON​利利普示波器示波器在汽車感測器的應用(二) — 使用VDS PC示波器測量霍爾式凸輪軸位置感測器
日期:2020-07-17

利利普示波器在汽車感測器的應用() 使用VDS PC示波器測量霍爾式凸輪軸位置感測器

       隨著社會的發展,汽車普及度越來越高,汽車的維修保養等售後服務類行業愈發顯得重要。
在汽車的維修中,示波器是維修人員的一件“利器”,可通過測量波形找出肉眼看不到的故
障。下面介紹如何使用利利普(OWON)示波器來測試汽車電子感測器。

霍爾式凸輪軸位置感測器的測試

       準備一台筆記型電腦和一台利利普 VDS2064 數位示波器,打開電腦裝好上位機軟體,
接好線準備開始測試霍爾式凸輪軸位置感測器。

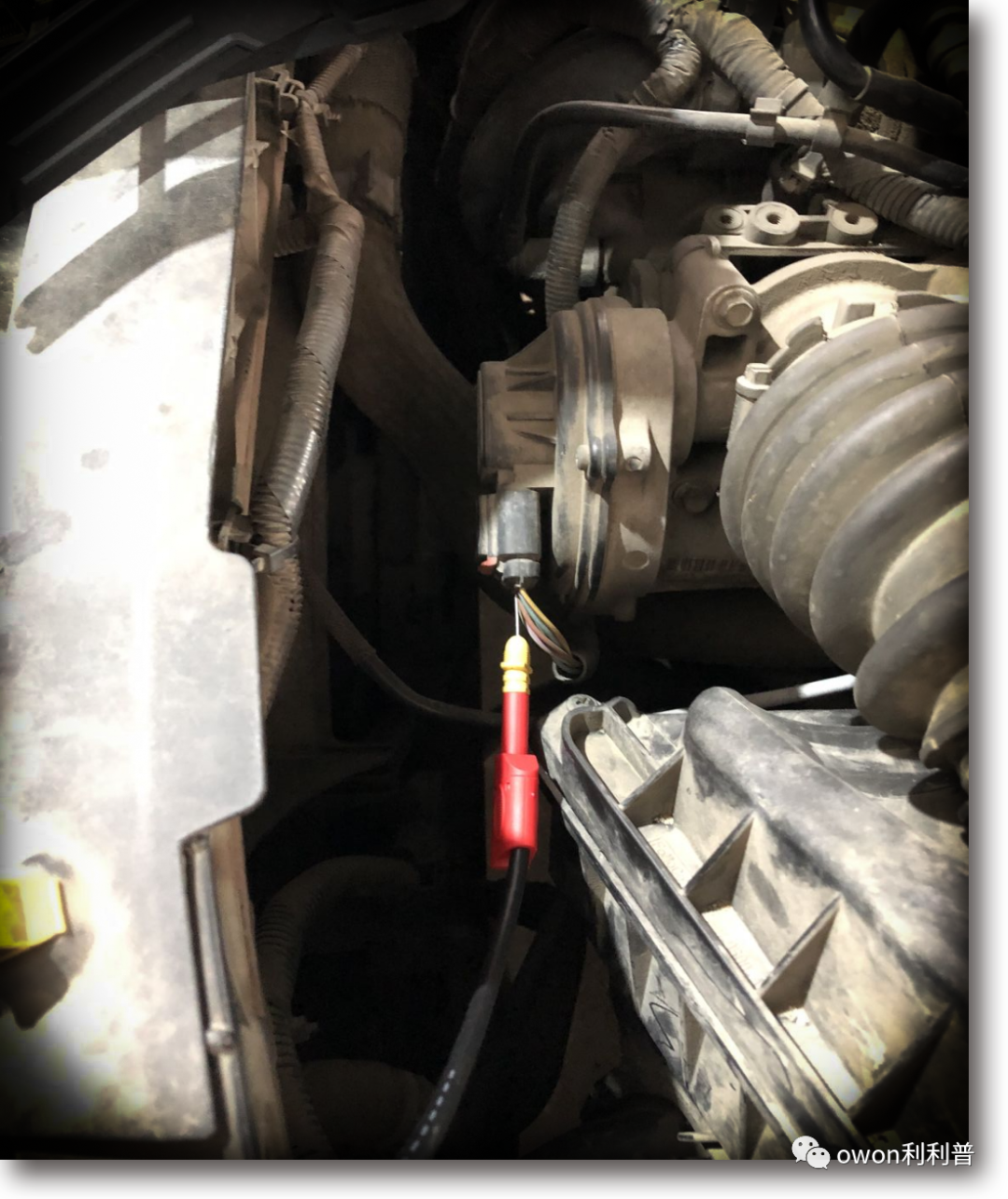

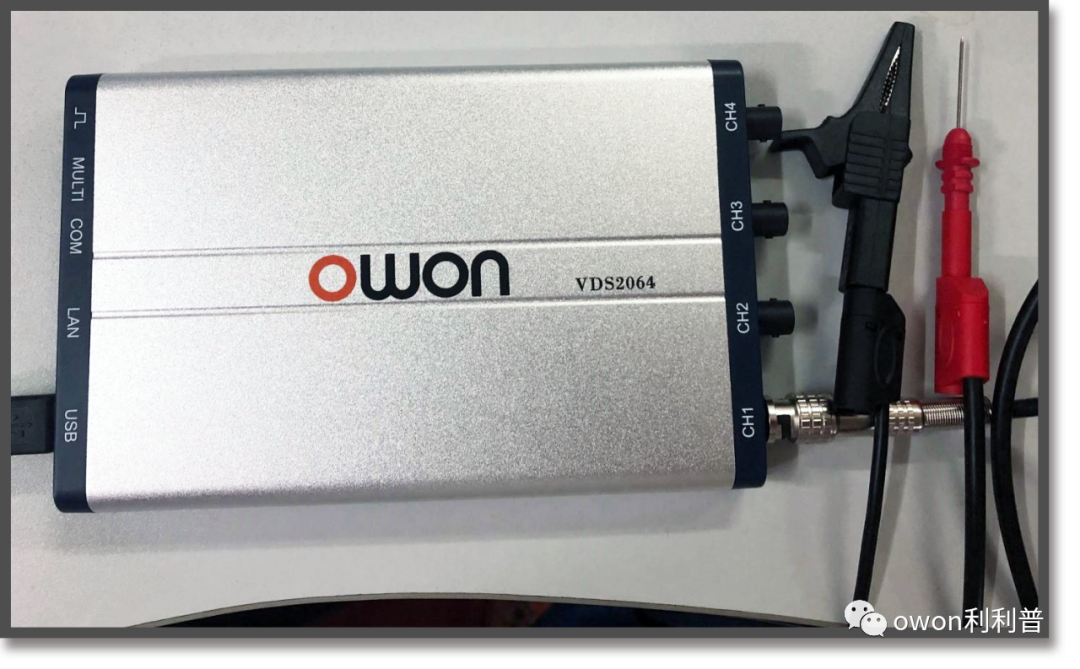

BNC端接PC示波器 BNC端,測試端接特尖探頭,紅色部分插在霍爾式凸輪軸感測器上
(見下圖)。

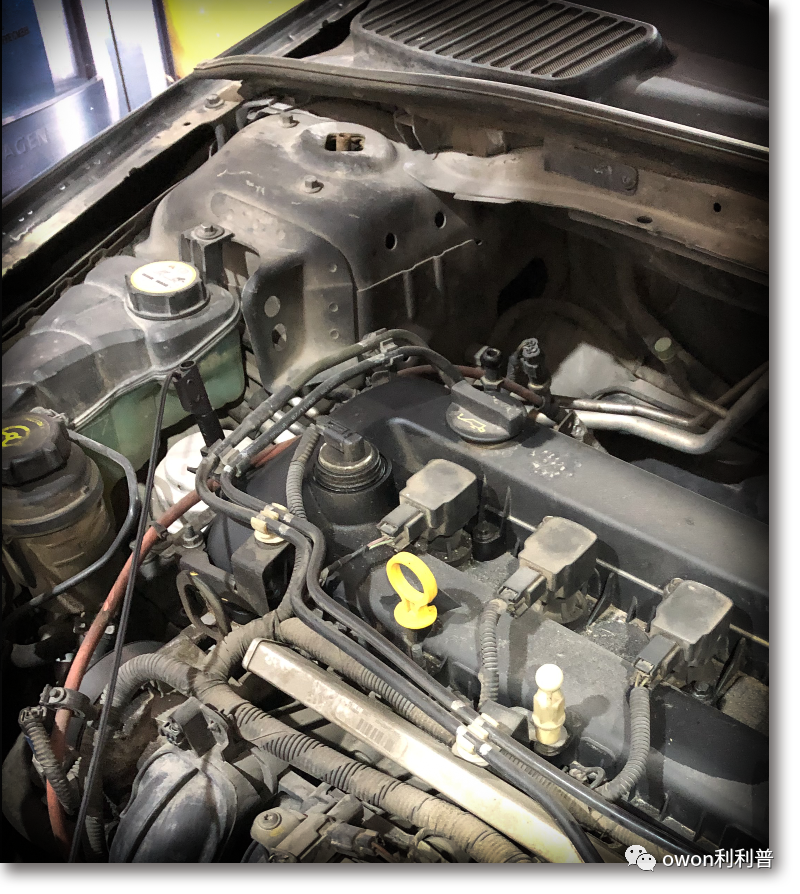

黑色夾子接地,接在車上的帶金屬處(見下圖)。

       用USB數位示波器測量不同轉速時的霍爾式感測器凸輪軸波形,對於霍爾式感測器
而言,重要的是檢查它的頻率。
       曲軸與凸輪軸的感測器,他們有一定的相位關係,曲軸和凸輪軸的波形中都有“記
號齒”,而兩者的記號齒之間相差的齒數是一個固定值,如果相差的齒數多一個齒或者
少一個齒,會出現發動機無法著車的現象。

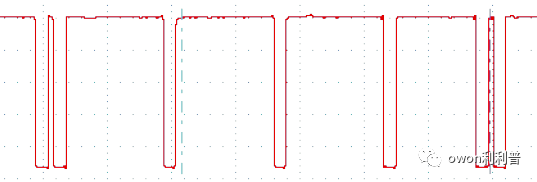

       發動機暖機後,轉速為怠速時的波形(水準檔位25ms/格,垂直檔位1V/格):

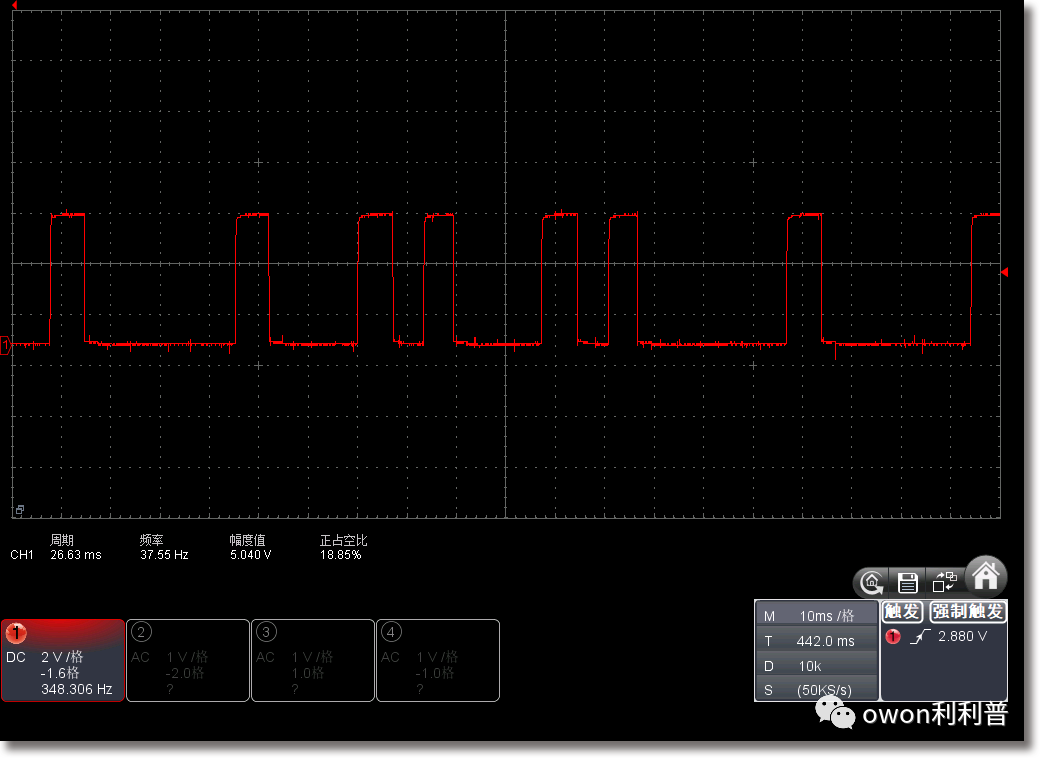

發動機暖機後,轉速為1500rpm時的波形(水準檔位10ms/格,垂直檔位1V/格):



使用OWON VDS系列PC示波器測試所得到的波形。

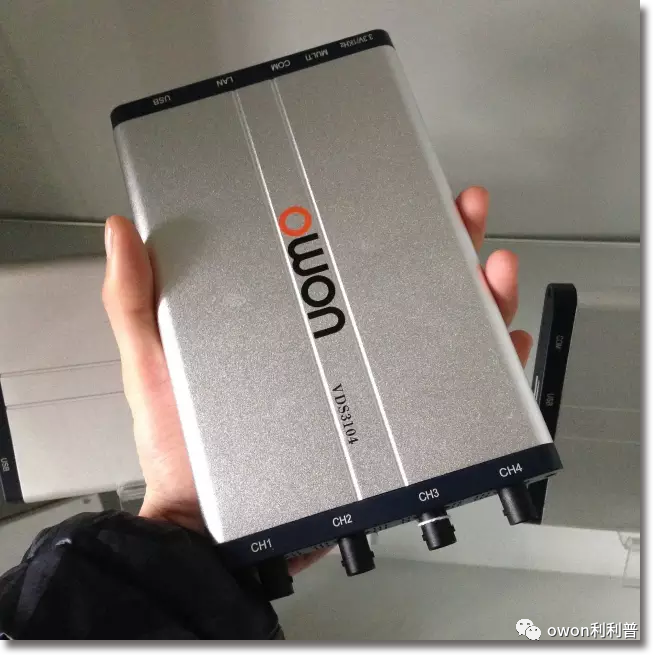

利利普 VDS 系列 PC示波器

       汽車維修工程師在工作過程中非常青睞PC虛擬示波器。其超小尺寸的機身,使攜帶
使用更加輕鬆。但市面上大部分PC虛擬示波器,相對臺式示波器在功能上都做了或多或
少的刪減,這也使得工程師難以進行正常的測量工作。當便攜和性能兩者衝突的時候,
該如何選擇?可以看看OWON利利普的VDS PC示波器。


利利普 VDS 系列PC示波器是汽車維修的理想之選:

       最高支援4通道+多功能介面;超薄設計,厚度僅普通示波器一半,方便攜帶;最高
支持100MHz頻寬、高達1GS/s的取樣速率和10M存儲深度,保證細微的波形細節完美
呈現;友好的人機互動畫面;FFT,X-Y,波形同屏顯示;國內首創USB隔離功能,有效
保護電腦,減小信號干擾, 滿足CATII標準;USB 供電,LAN 遠程操控(可選);支援
邊沿、脈寬、視頻、斜率、交替等多種觸發類型。自帶自動測量、數學操作、李沙育圖
形等功能,足以媲美臺式示波器!

       利利普 VDS 系列PC示波器在性能上能夠與普通的桌上型電腦媲美,在安全方面還
能夠保護設備避免遭受電擊,輕便攜帶,輕鬆測量。
