WONDER_電子技術實驗平臺
日期:2020-03-17


WONDER_電子技術實驗平臺


一、總體說明
* 1.實驗平臺由全模具設計,外觀精美,採用優質PVC及乳白色工程塑膠一次成型。預留有虛擬示波器、虛擬信號源介面,每個箱子能同時放下4種模組(平臺尺寸:350x260x60mm)。

二、技術參數
1.輸入電源:單相三線AC110V±10%,60Hz。
2.輸出電源:±5V/1A,±12V/0.5A,2路0~15V/1A(可組成0±15V/1A),帶指示燈及過電流保護,2組插座介面和麵包板插接座。
3.信號源:正弦波頻率:1Hz~50KHz,幅度:0~5Vpp,波形:正弦波、三角波、方波,Q9插座輸出。
4.其它:8路電平顯示,8路電平輸出,2#插座介面。

三、實驗模組配置

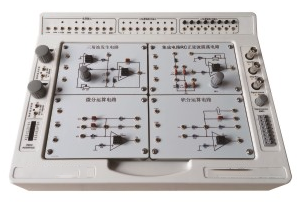

1.SM-2A型演示線路模組:採用2mm厚印製線路板製成,正面印有元器件圖形符號及相應的連線(有機玻璃開孔保護),反面為印刷線路,並焊好相關的元器件等,採用優質鍍鋅柱子完成板子定位(尺寸:132x88x21mm)。可選擇的常用線路板為:單管共射極放大、負反饋放大、差分放大器、運算放大電路、RC正弦波震盪電路、MOSFET放大電路、光電耦合線性放大電路、集成運算放大器、LC振盪器及選頻放大電路。


2.SM-2B型數位電路實驗板:採用2mm厚印製線路板製成,14P活動卡座6個,16P活動卡座4個,20P活動卡座1個,8P圓角插座2個,10K電位器1個,BCD碼解碼顯示器2個,8段數碼管4個,可調脈衝1路0-10KHz,固定脈衝1KHz和1Hz各1路,正反單次脈衝2路。

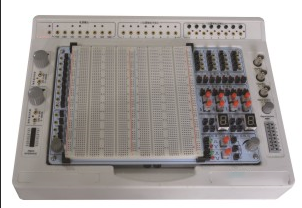

3.SM-2C型麵包板:臺灣品牌麵包板1套,正反單次脈衝2路,固定脈衝10KHz、100Hz、1Hz各1路,10K、1K電位器各1個,BCD碼解碼顯示器2個,8路電平顯示,8路電平輸出,邏輯電平轉接2#座16個。


4.HKDG011-1 九孔板:採用 9 宮格設計, 整個面板可根據客戶需求加模組,材質採用工程塑料一次成型。實驗器件採用插接式,各器件連接可構成一個實驗電路,此面板拓展範圍廣,操作方便安全,靈活性極強。所用元器件均採用專用品牌,保證品質可靠,經久耐用。供貨資訊:需提供實驗內容或者實驗元件清單,方便公司選擇相應的尺寸底板。
