【選型指南】USBCAN-II和USBCAN-2E-U的區別和互換方法
日期:2019-10-17


ZLG的USBCAN卡型號眾多,只有選型精准合適,才能發揮CAN的最佳性能。
本文主要介紹USBCAN-I/II和USBCAN-E/2E-U兩個系列的區別,方便使用者選型和軟體二次開發。

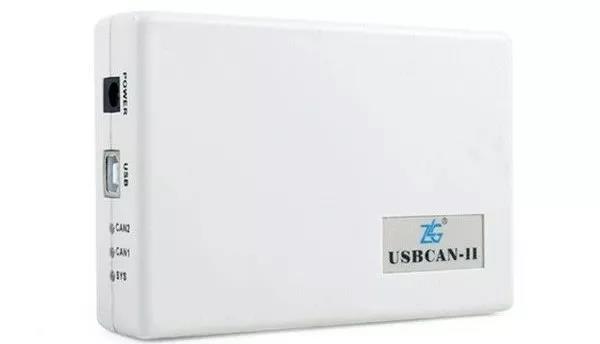

圖1 USBCAN-II實物圖

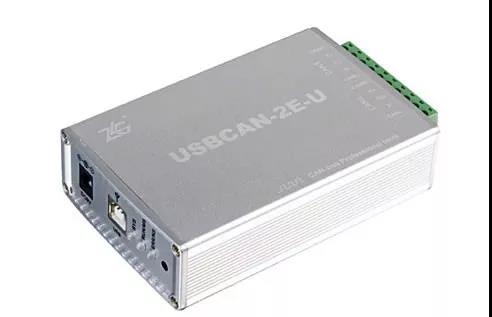

圖2 USBCAN-2E-U實物圖

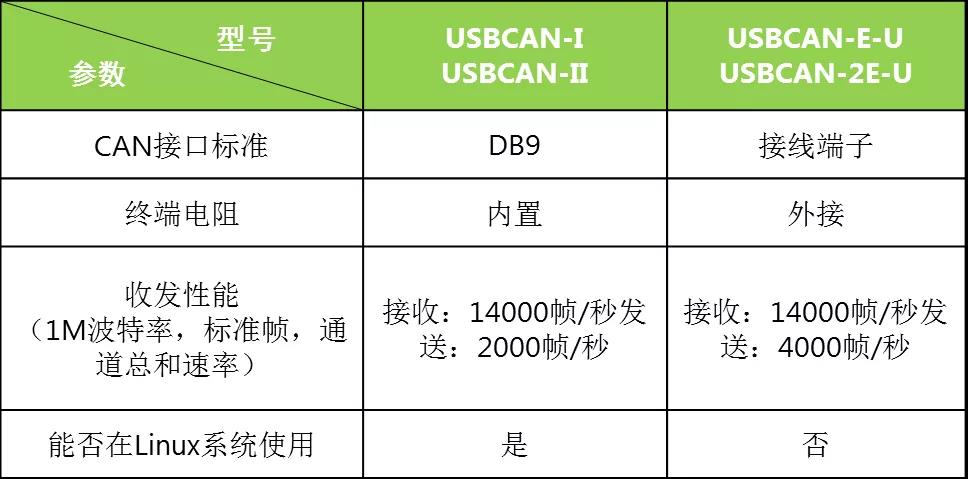

硬體及收發性能主要區別



  軟體升級步驟:
兩個系列的CAN 介面卡均採用同一套介面函式程式庫,如果想從USBCAN-II的代碼升級到USBCAN-2E-U,只需按以下三個步驟操作。

1、安裝USBCAN-E/2E-U驅動;
2、增加設備類型:

在 API 程式設計介面檔“ControlCAN.h”中存在以下定義:


可以看出,各個型號USBCAN介面卡所對應的設備類型DevType 互不相同。
USBCAN-E/2E-U介面卡的應用專案中,用戶代碼中需更改定義所選用的設備類型:

                                                                                                                                              或者:


3、在調用VCI_InitCAN 函數之前調用VCI_SetReference 函數設置串列傳輸速率和濾波。

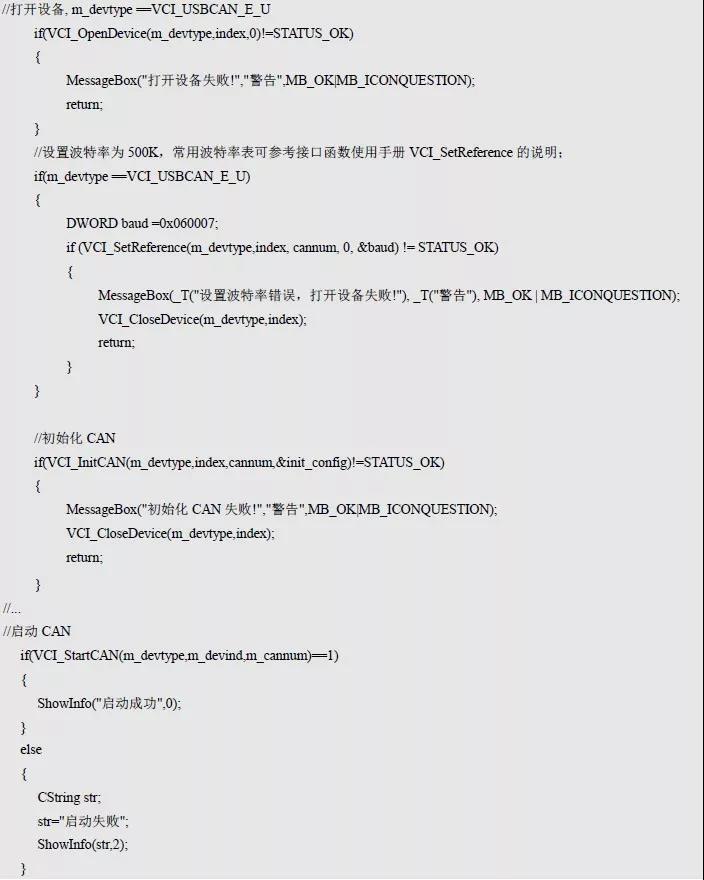

  USBCAN-E/2E-U一個實始化的實例(C++):
