新款藍芽萬用表／電錶OW18B－測評第二章
日期：2018-09-10
拆機繼續

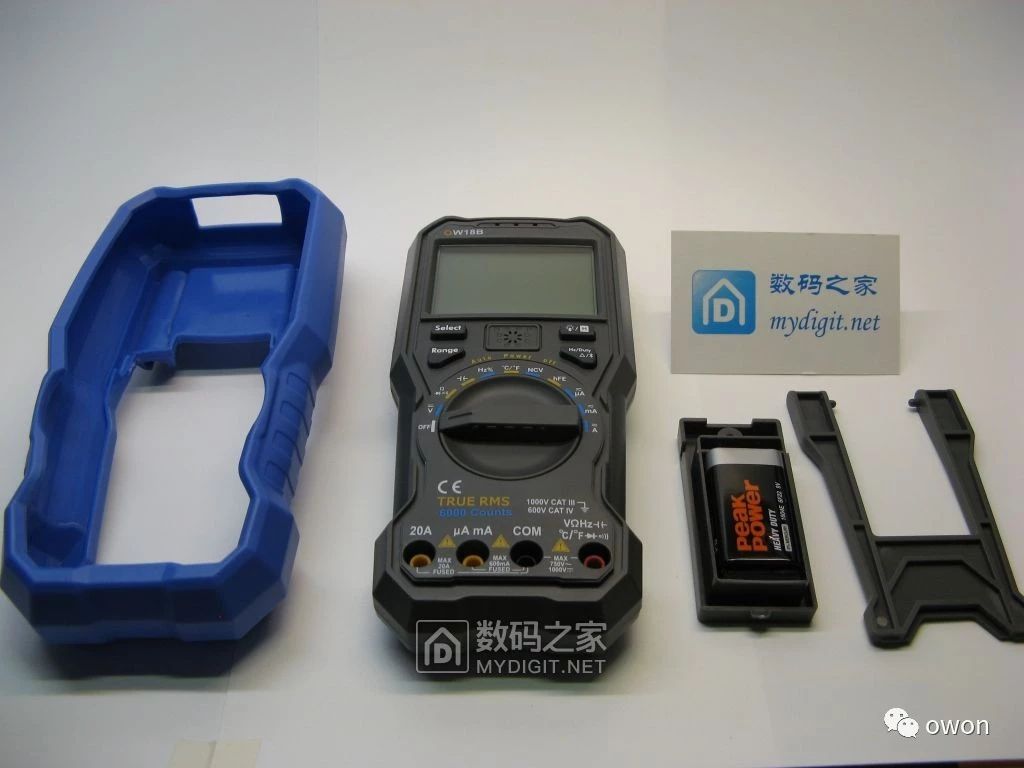

8.下面開始進行18B的拆解工作。塑膠保護套很柔軟，和機身分離很容易。
背部支架和電池盒是卡榫結構，拆下電池盒就可以一起拿下來。

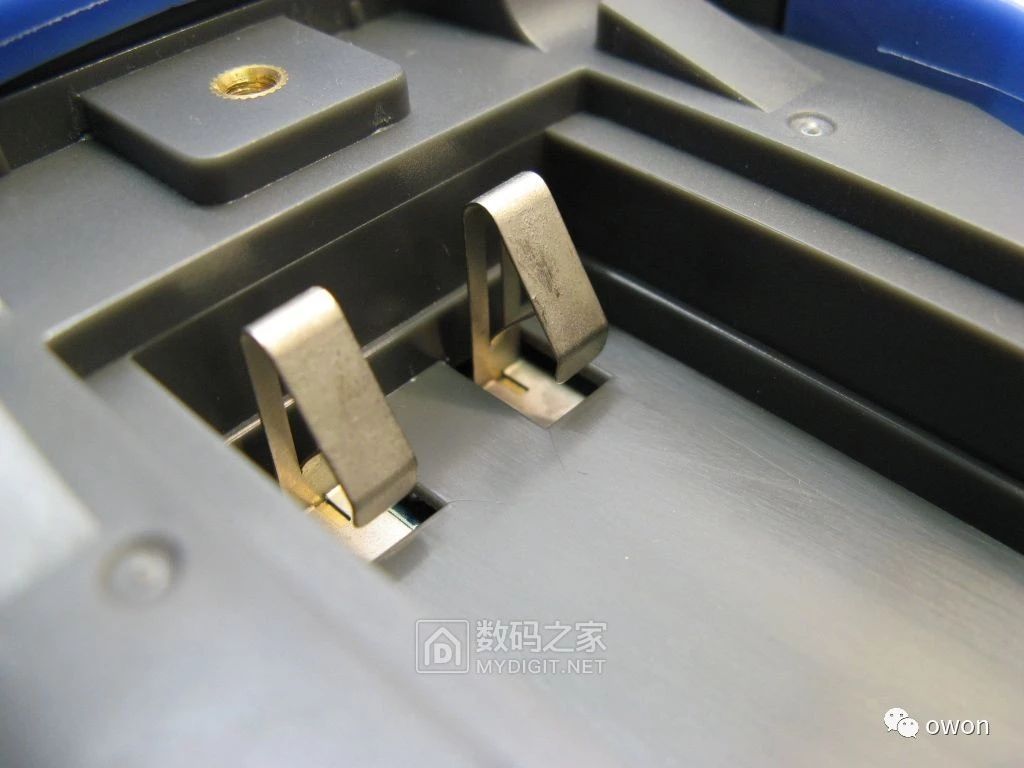

9. 6F22電池的觸點彈性不錯，電池盒螺絲孔預埋了銅螺母，這種設計不怕經常拆卸電池盒，比自攻螺絲耐用多了。

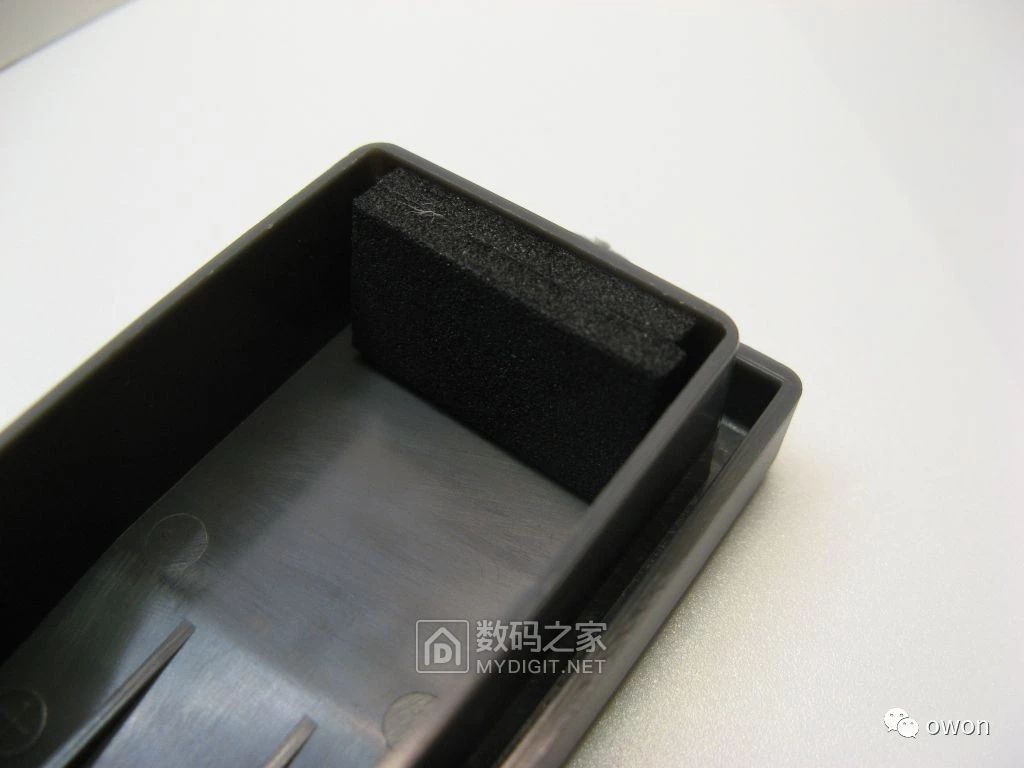

這裡提及一個小的細節，電池槽的尾部有兩個海綿條，當電池放入電池槽之後會緊緊的塞住電池，防止電池掉出來。
做為一個拆電池倉換電池，曾經被掉出來的6F22電池砸到腳丫子的同學，這個設計我給個好評。

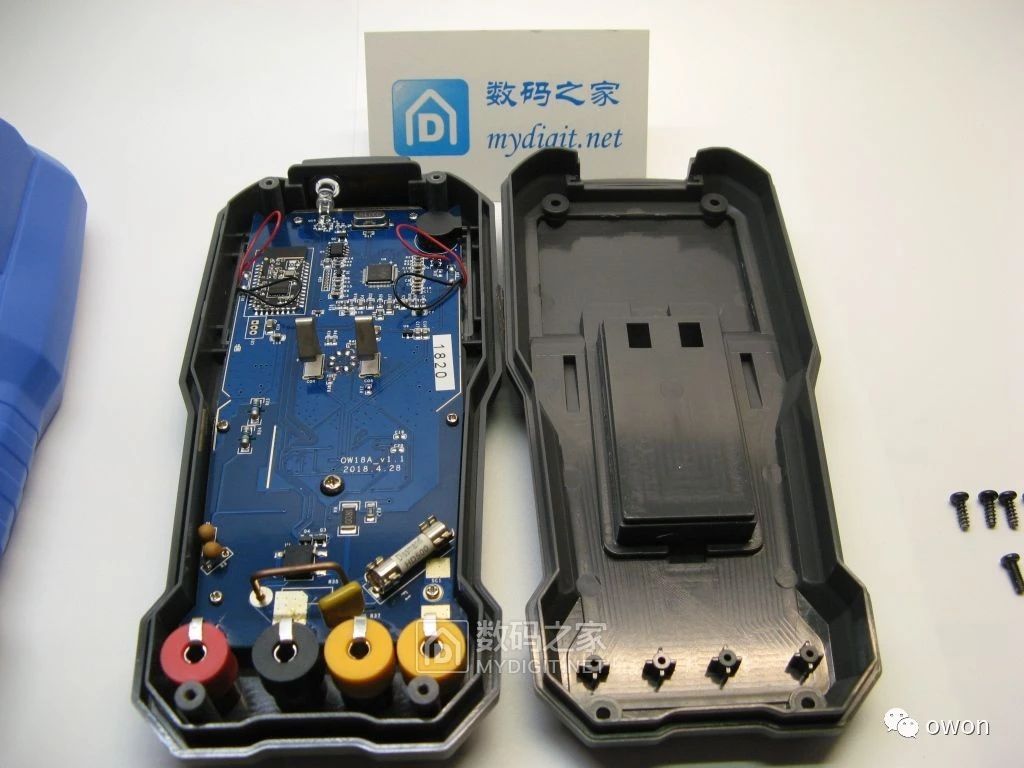

10.很輕鬆就拆解成兩半。

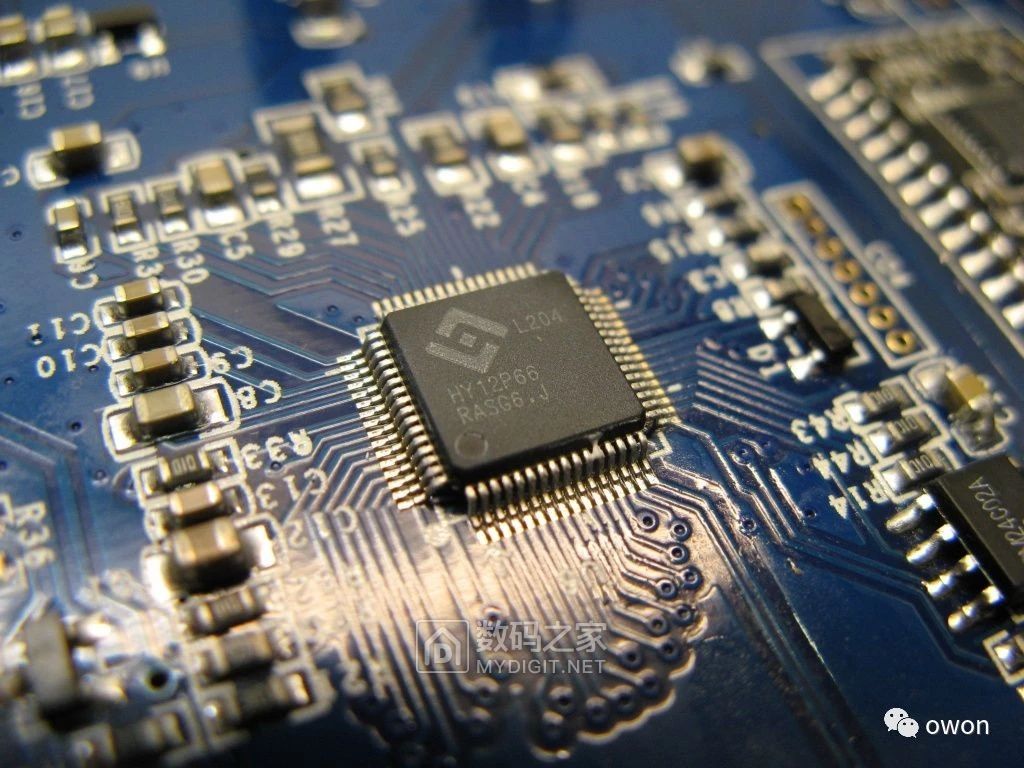

11.關鍵的東西來了，主控用了紘康的HY12P66，硬封。

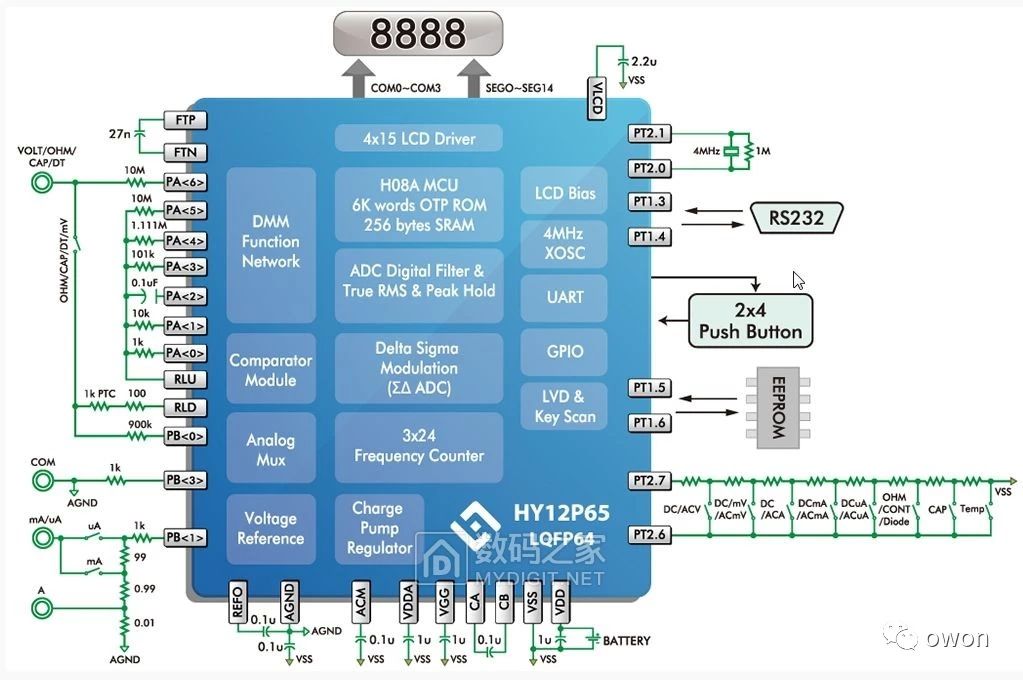

12. HY12P66的原理圖，電錶的藍芽功能是從PT1.3/PT1.4的RS232介面做為IO介面，
與電錶內置的藍芽模組建立連接，然後通過內部藍芽與外部的藍芽設備進行連接，進行資料和指令的傳輸。

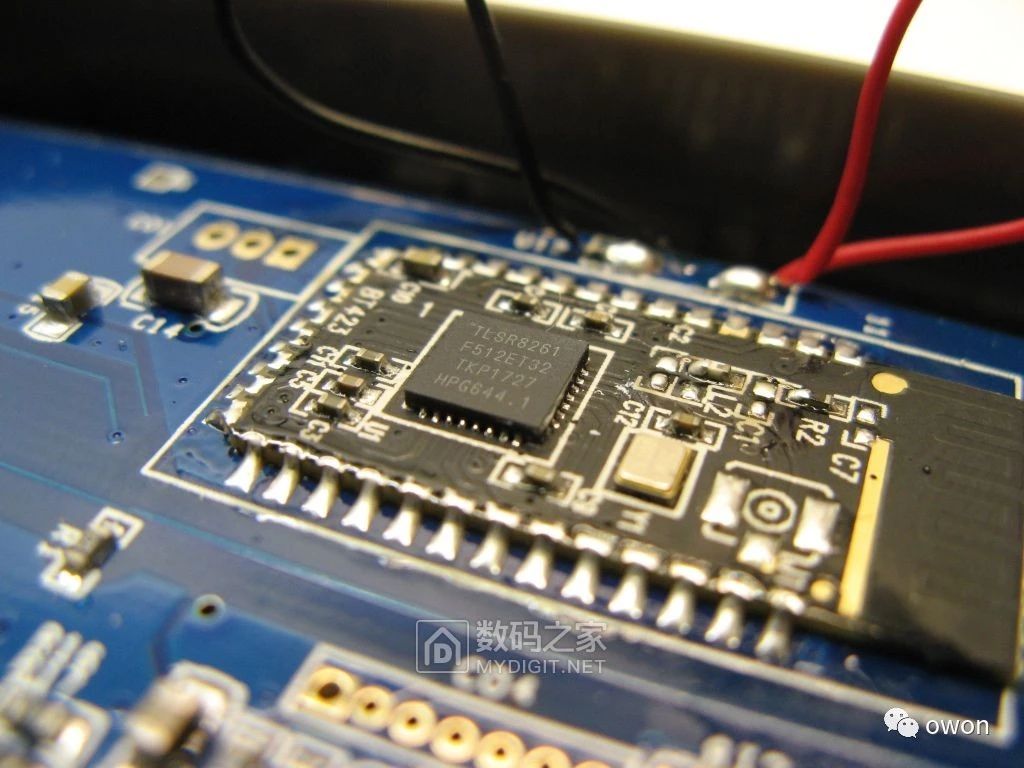

13. 電錶內置2.4G的藍芽模組TLSR8261，模組本身支援安卓4.3/iOS7.0及以上的系統。
模組最重要的部分就是向下相容藍芽4.0的BLE（Bluetooh Low Energy）規格，支援BLE的藍芽設備最大的特點就是：省電！
電錶開啟藍芽後做長時間的監測記錄工作，省電這個特點必須有。

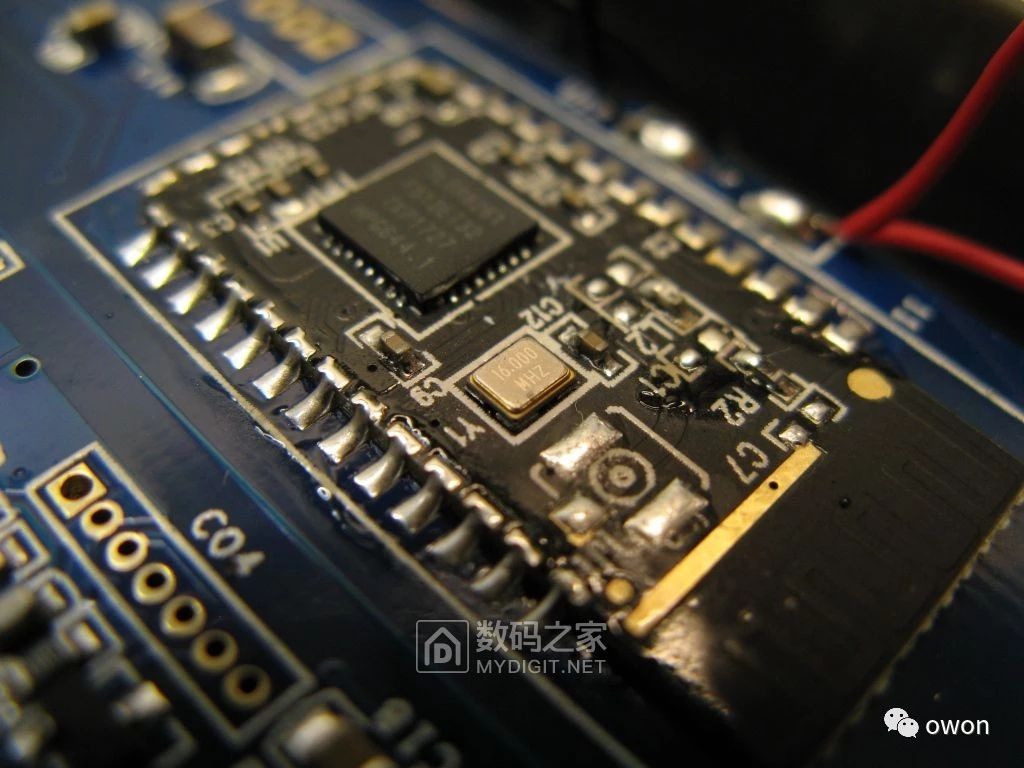

14.模組小板使用了貼片的16Mhz晶振，PCBA上還預留了外置天線的焊盤

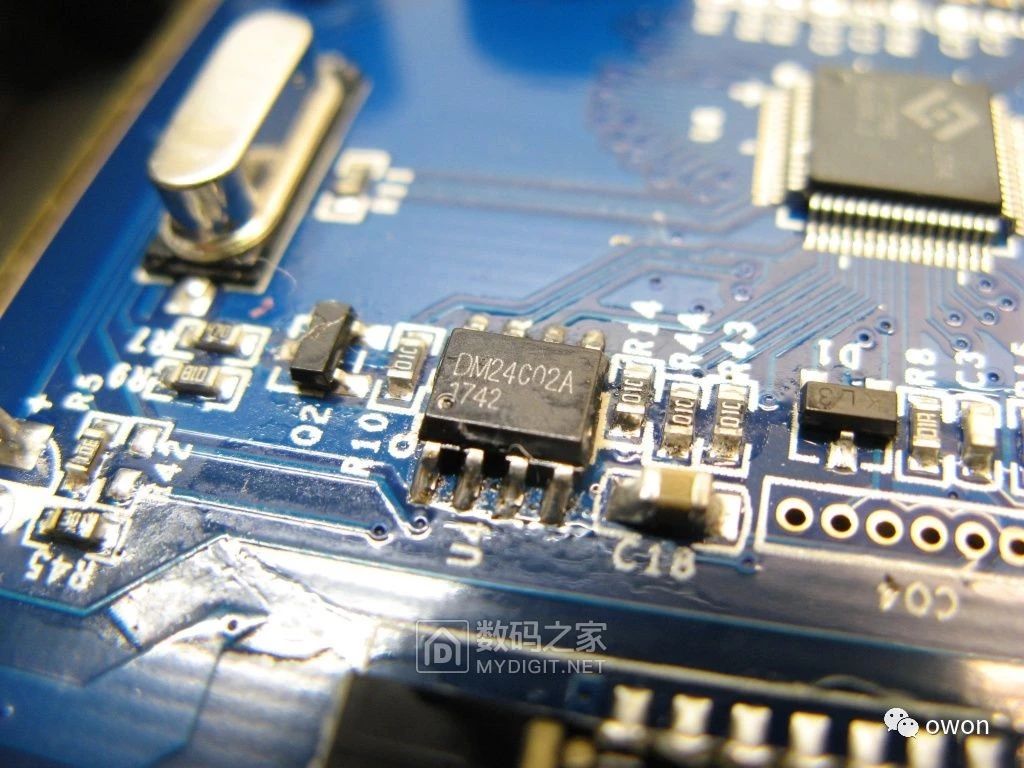

15.紘康HY12P66搭配的外置EEPROM存儲24C02，容量256位元組，用來存儲電錶出廠定義的參數功能等資料

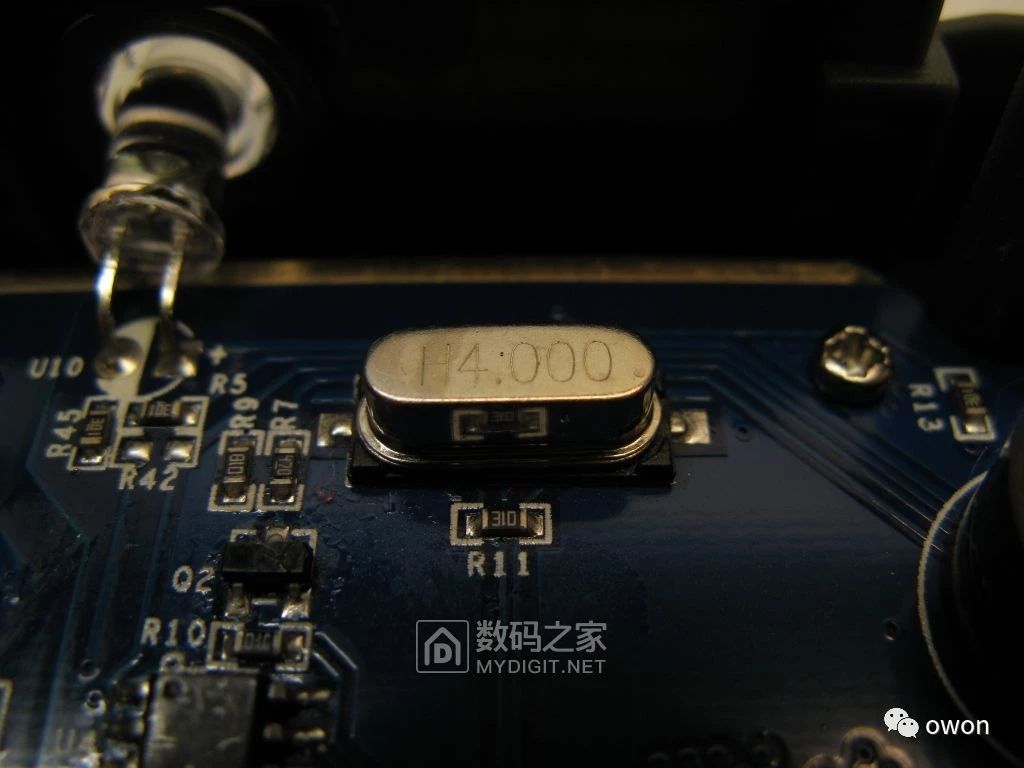

16.板載的4MHz無源晶振，是HY12P66主控依賴的外部時鐘信號。

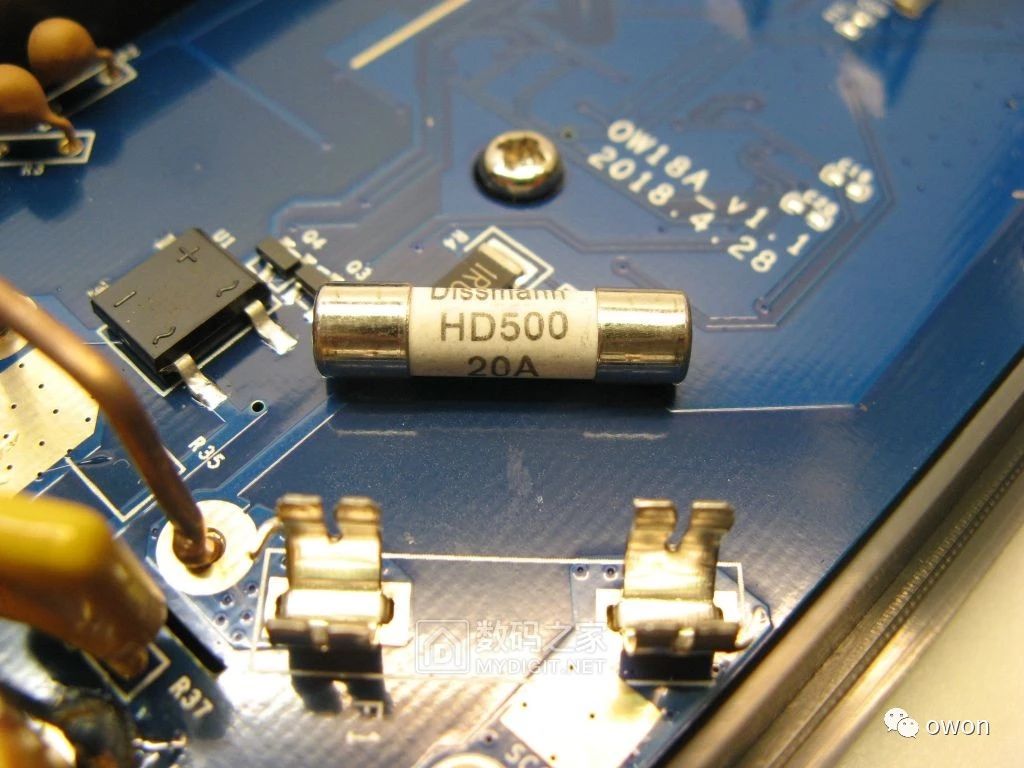

17.Dissmann的20A陶瓷保險，保險管座不是一般的緊，摳了半天才弄下來圖

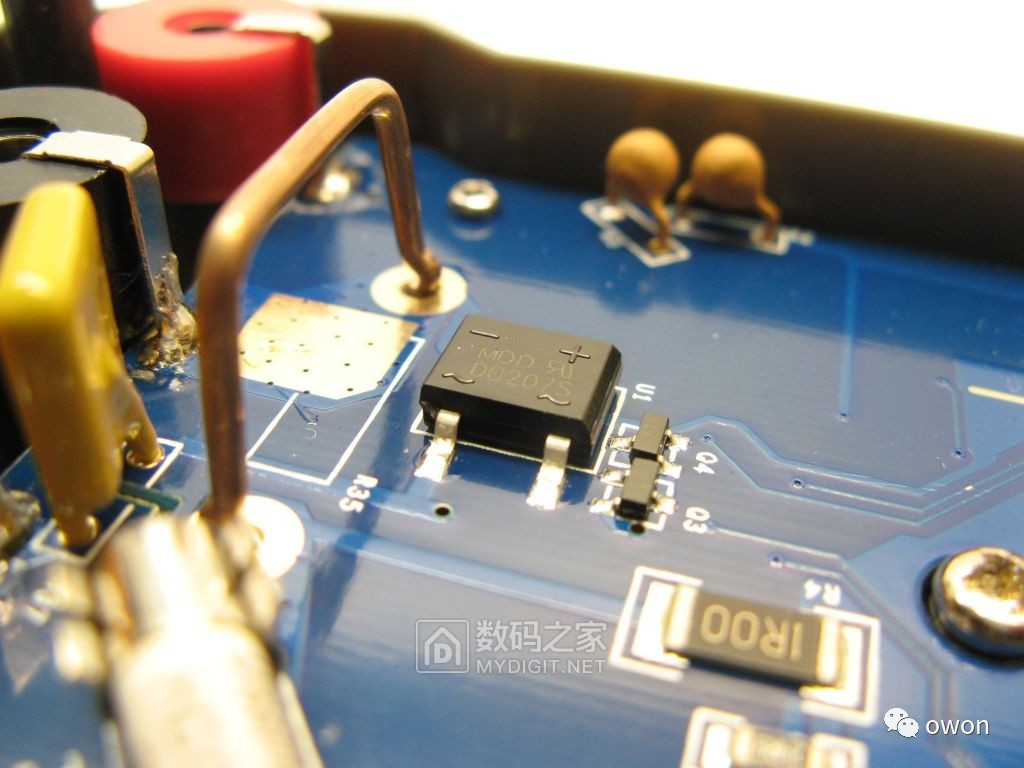

18.康銅絲和2A的DB207S整流橋，最左邊的黃色的是mA檔的自恢復保險。
因拆機篇幅較長，為防止讀者視覺疲勞，我們將分幾篇文章進行推送。請您繼續關注，謝謝。
