時序和協議是數位系統調試的兩大關鍵點，也是邏輯分析儀最能發揮價值的地方。如何使用邏輯分析儀快速地完成接線配置並採集到資料呢？本文以IIC協定為例為大家實測演示。

數位系統邏輯關係是通訊研發過程中的關鍵，它直接影響到整個設備系統能否正常工作。雖然示波器也能做部分數位信號分析，但受限於通道數（一般只有4個通道）和存儲深度（較小）。邏輯分析儀可以達到34通道，記錄深度最長可達2G，再配合資料壓縮演算法，大大提高了工程師測試時序分析的效率。


下面以IIC為例，分享邏輯分析儀測試步驟。


一、準備工作


測試主要為被測物件、邏輯分析儀、電腦，IIC協定信號。

邏輯分析儀使用標配的電源適配器供電，並按下電源鍵。用USB線將儀器與PC機相連，並打開軟體，觀察軟體介面上方是否有“線上”。將IIC協定（幅值3.2V，頻率為50KHz）接入,使用測量線PODA中的A1接SCL，A0接SDA，並確保信號地線已經接好。



二、IIC匯流排設置


1、點擊匯流排名稱可以修改匯流排名稱，建議不要有重複；
2、匯流排名稱最好與通道意義相關；
3、不要增加相同的匯流排，軟體會將它們過濾掉；
4、不要增加沒有通道的匯流排；
5、沒用的匯流排及時刪除，看起來更簡潔。

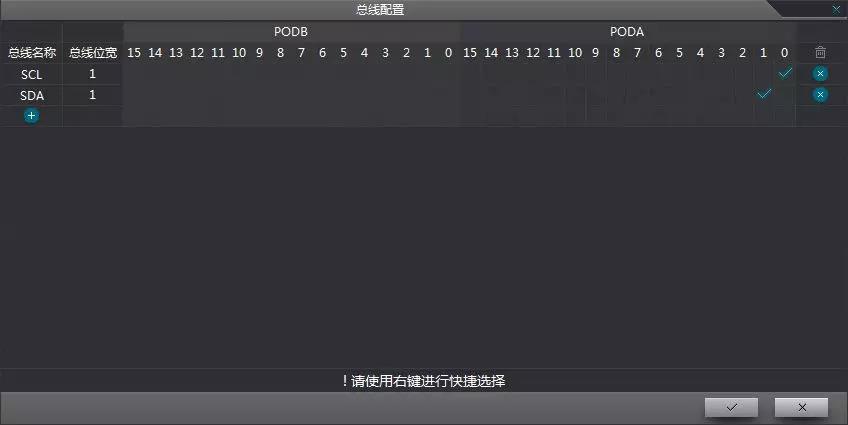

設置效果如圖1所示：



三、IIC採樣參數設置


1、採樣模式：同步非同步的區別，同步採樣優勢；
2、採樣頻率：採樣頻率一般設置為被測信號的4~5倍，需要協定解碼的時候需要20倍以上，取樣速率不夠會出現解碼錯誤。被測信號頻率高要採用同步採樣；
3、存儲深度：通道複用、分段存儲、壓縮存儲、記錄模式（即時存儲）；
4、門限電壓：一般設置為1/2（MAX+MIN）；
5、濾波設置：匯流排濾波，濾一個採樣週期的毛刺信號。通道濾波，濾1~2個採樣週期的濾波。匯流排濾波和通道濾波都是硬體濾波。

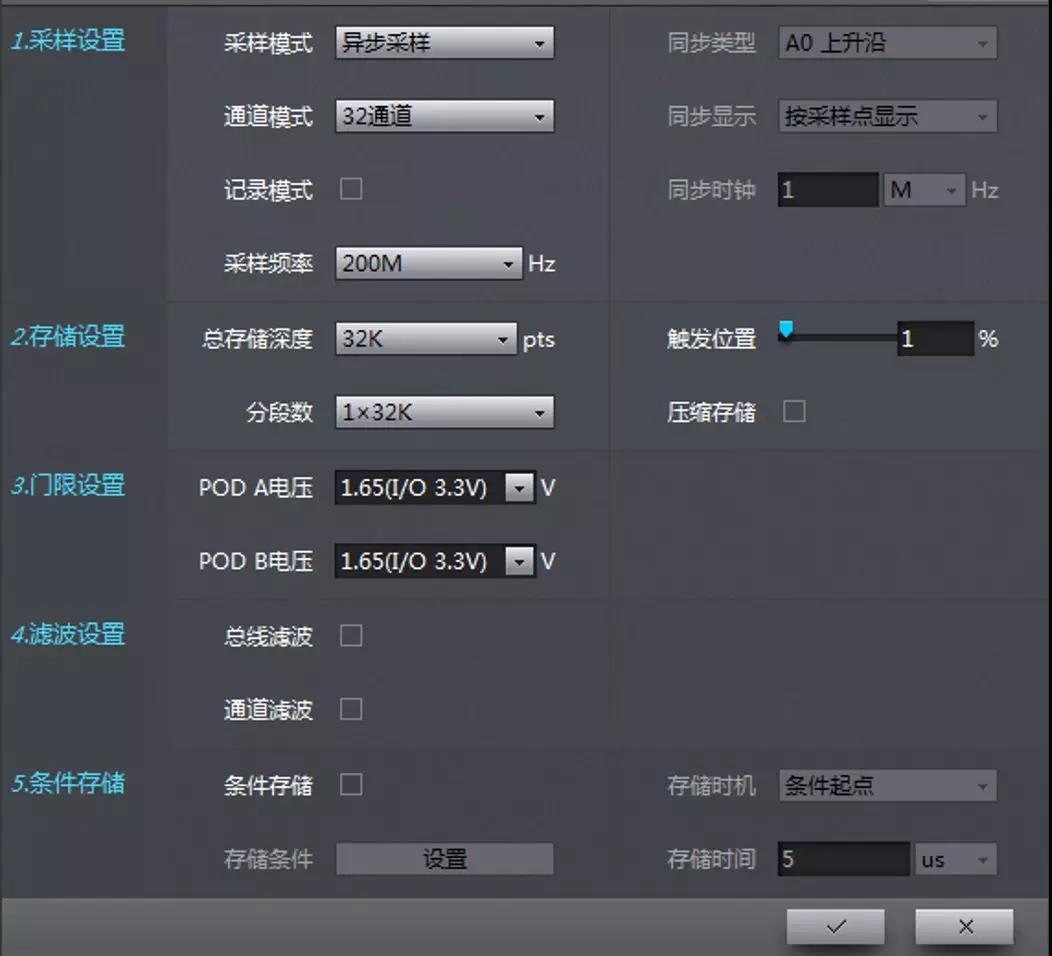

設置效果如圖2所示：



四、IIC觸發與解碼設置


1、名稱設置為自訂；
2、輸入匯流排對應好通道；
3、匯流排設置好位址位元。

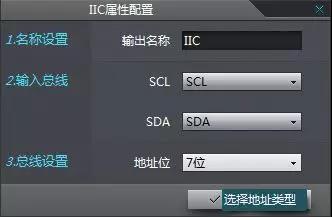

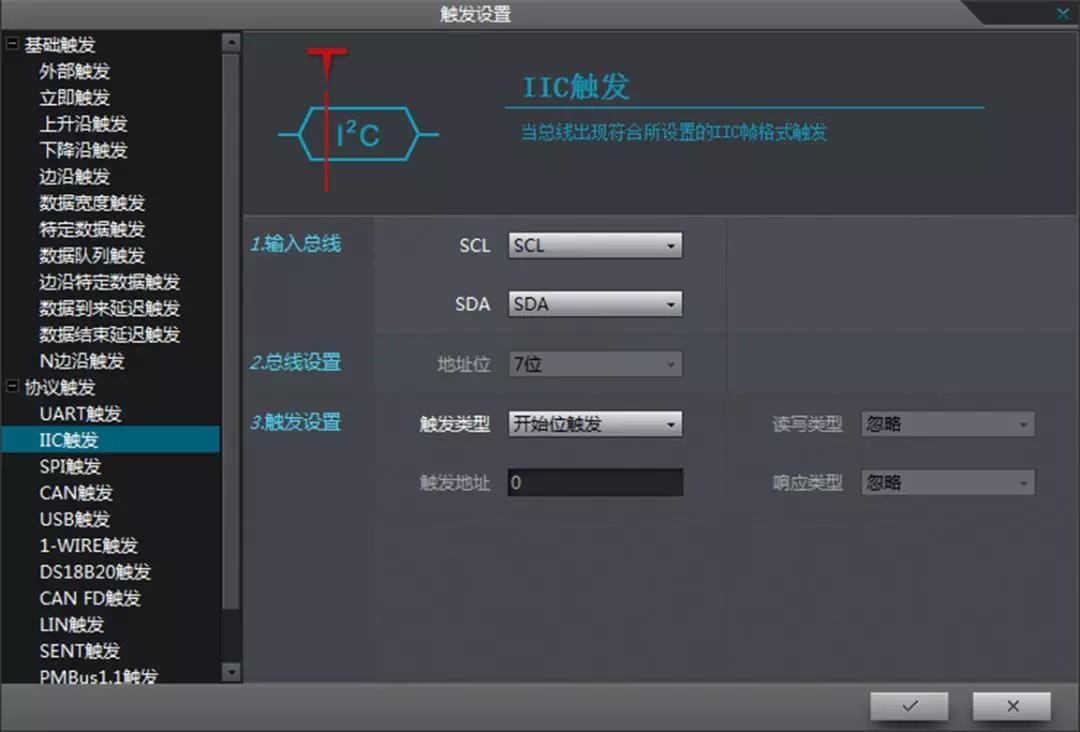

設置效果如圖3、圖4所示：


五、IIC解碼分析結果


開始採集並存儲一段資料，從而進行解析。

1、資料段區域，體現了具體資料解析的波形於結果；
2、可以通過波形顯示設定調節波形觀察的方式；
3、通過波形縮放能夠觀察不同時間產生的具體幀傳播內容；
4、時間表顯示區域則會把整個資料段的內容邏輯解析並轉化。

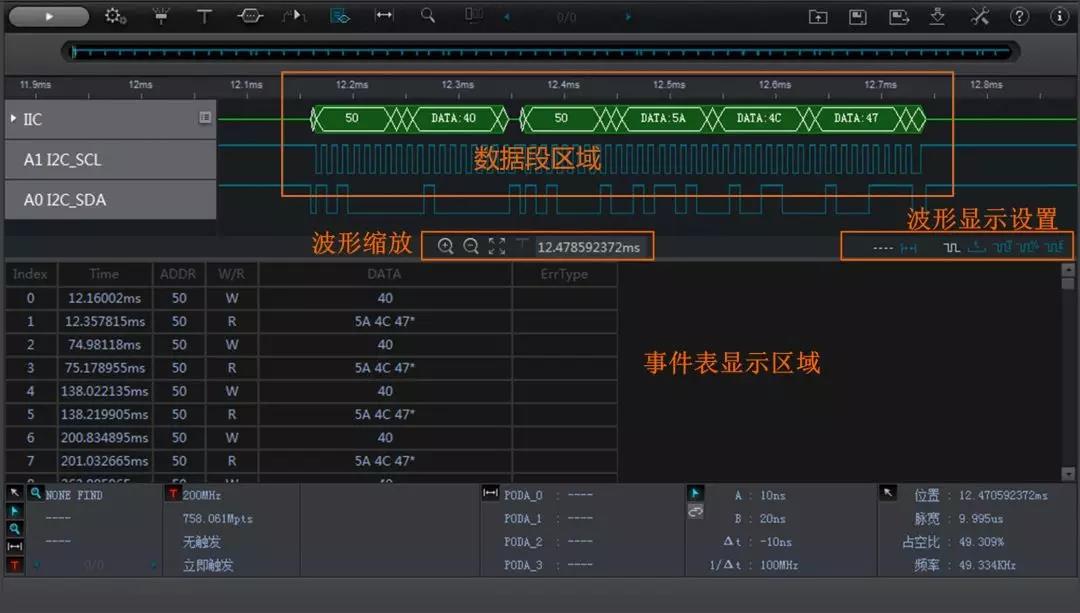

測試效果如圖5所示：



六、IIC解碼數據查找


1、查找匯流排：IIC；
2、開始時間：Ds、A、B；
3、結束時間：Dp、A、B；
4、比較框架類型：可自行選擇；
5、數據：可輸入對應框架類型資料的十進位，十六進位，八進制。

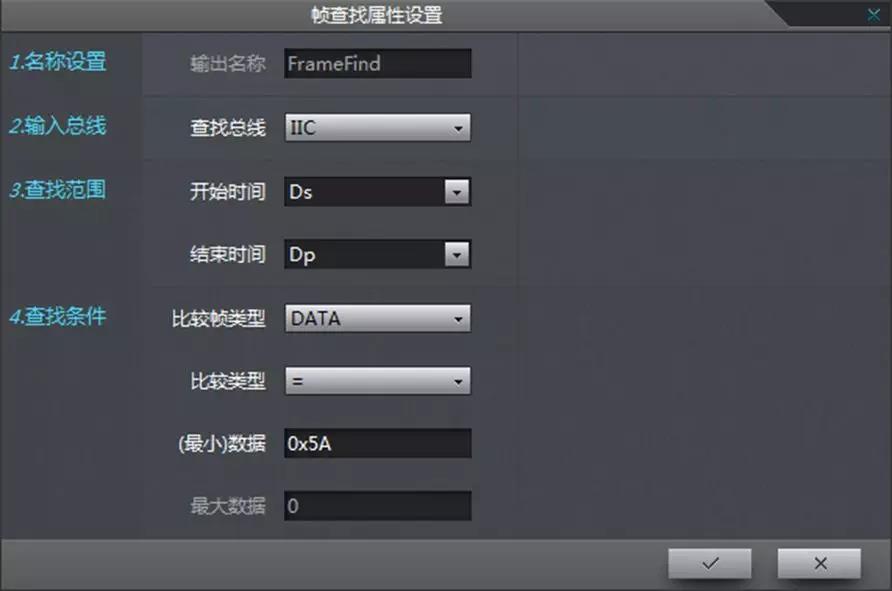

設置效果如圖6所示：



七、解碼資料準確定位


完成設置，則可以通過查找具體的查找類型進行顯示，效果如圖7所示：

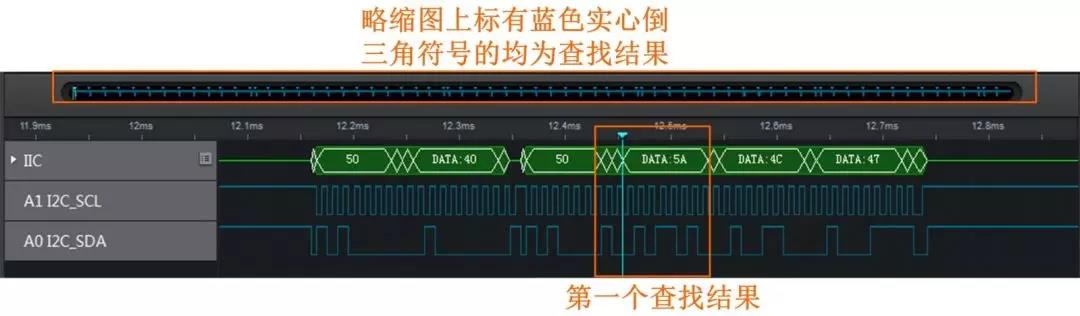

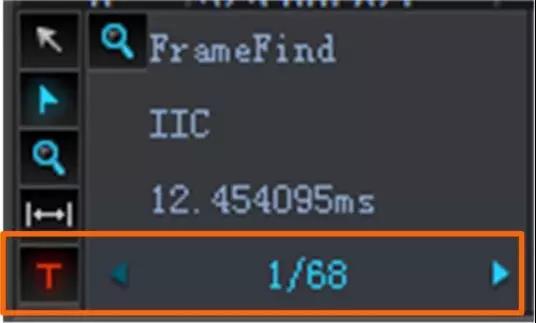

此次查找共有68個查找結果，可通過如下操作觀測每一個查找結果，效果如圖8所示：


ZLG致遠電子邏輯分析儀具有超大型存放區、智慧過濾存儲、高保真不間斷即時記錄、高效的協定分析平臺、觸發搜索多樣化、靈活的參數測量，能夠定位系統運行出錯時的特定波形資料。針對數位電路的開發和測試人員可以用邏輯分析儀對電路進行精確的狀態或時序分析，以檢測分析電路設計中的錯誤，從而迅速定位，解決問題。
